令和6年度上期 問7

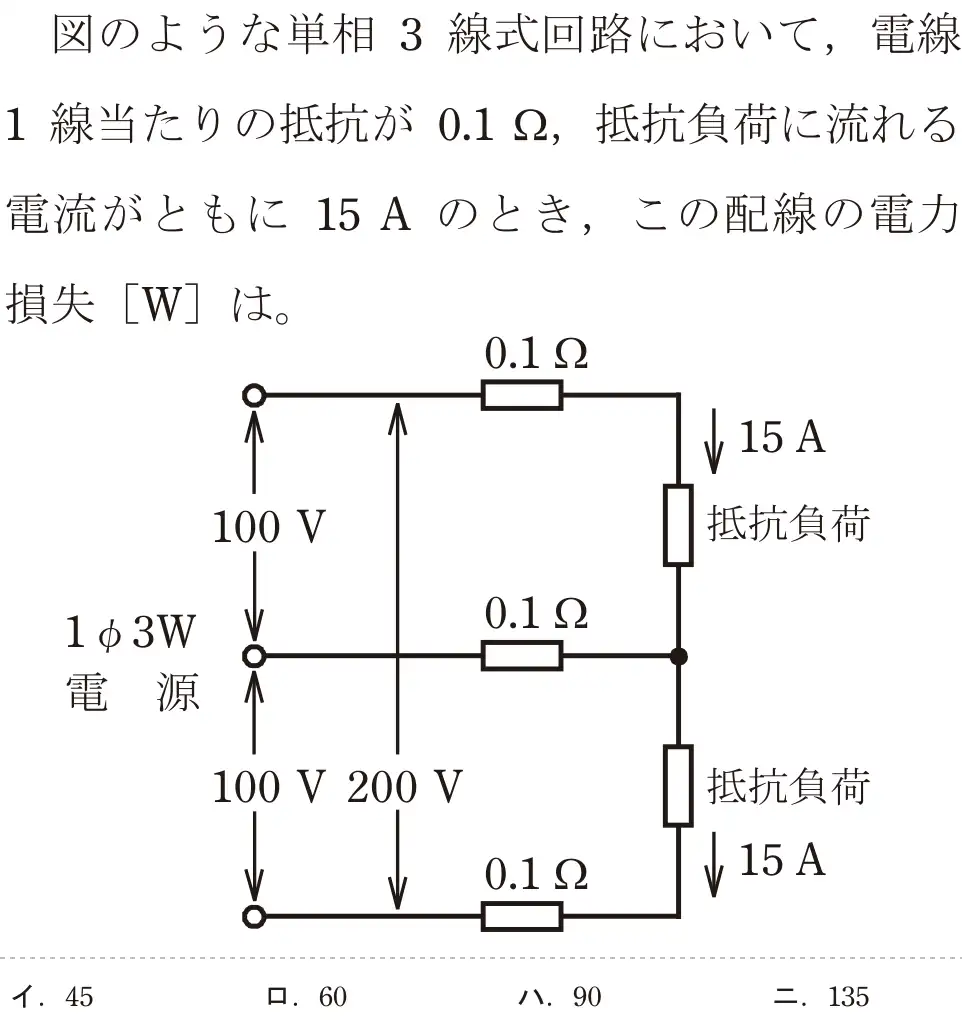

![令和6年度上期 第二種電気工事士 学科試験 問7:図のような単相3線式回路において,電線1線当たりの抵抗が 0.1 2、抵抗荷に流れる電流がともに 15Aのとき、この配線の電力損失[W]は。](/q/r6a_07.webp)
出典：令和6年度上期第二種電気工事士試験 問7
正解は イ
【計算】上下とも15Aで平衡しているので、中性線には電流が流れない。電力損失は外側の2本だけ:15² × 0.1 × 2 = 225 × 0.2 = 45W。
- イ 正しい。2 × 15² × 0.1 = 45W。
- ロ 60Wは計算の誤り。
- ハ 90Wは2倍の誤り。
- ニ 135Wは中性線にも15A流れるとした誤り(3本分)。
覚え方 単相3線式が平衡なら中性線の損失は0。
