令和7年度上期 問7

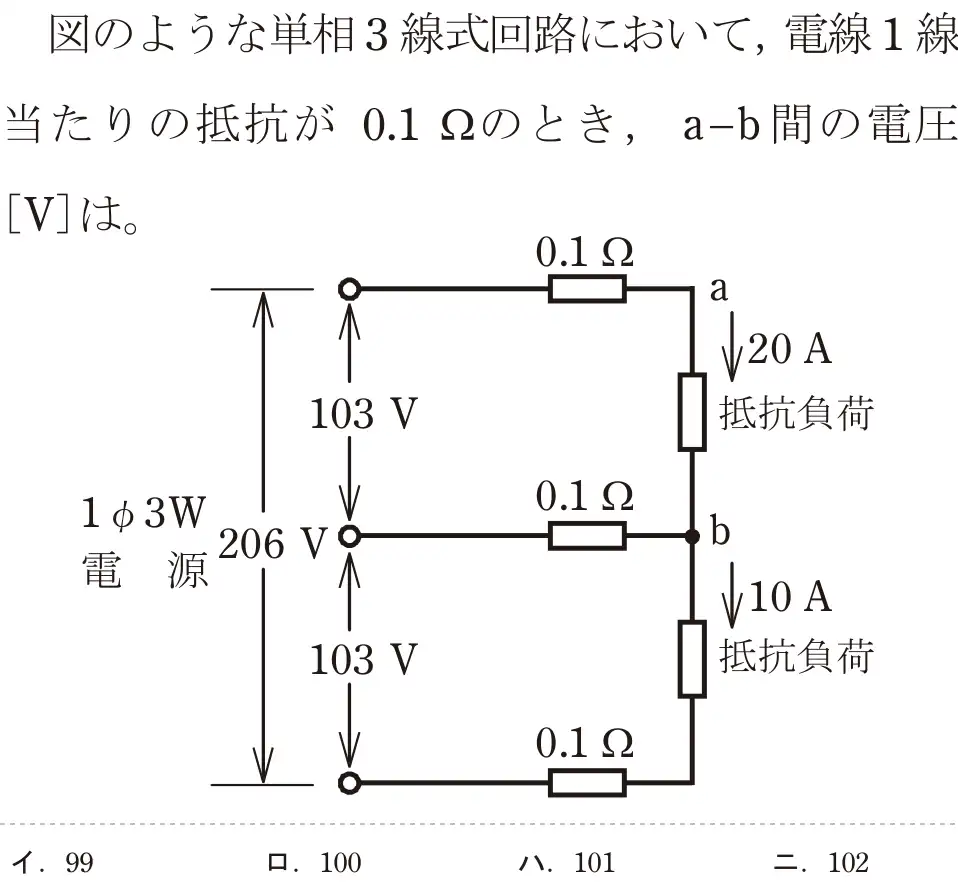

![令和7年度上期 第二種電気工事士 学科試験 問7:図のような単相3線式回路において,電線1線当たりの抵抗が 0.12のとき、a-b間の電圧[V]は。](/q/r7a_07.webp)
出典：令和7年度上期第二種電気工事士試験 問7
正解は ロ
【計算】上の負荷20A、下の負荷10Aで不平衡。中性線には差の10Aが流れる(b点から電源へ)。a-b間の電圧 = 103V − 上の電線の降下(20×0.1=2V) − 中性線の降下(10×0.1=1V) = 100V。
- イ 99Vは中性線の降下を2倍にした誤り。
- ロ 正しい。103 − 2 − 1 = 100V。
- ハ 101Vは中性線の電圧降下を忘れた値。
- ニ 102Vは上の電線の降下を1Vとした誤り。
覚え方 不平衡のときは中性線に「差の電流」が流れ、その電圧降下も引く。
