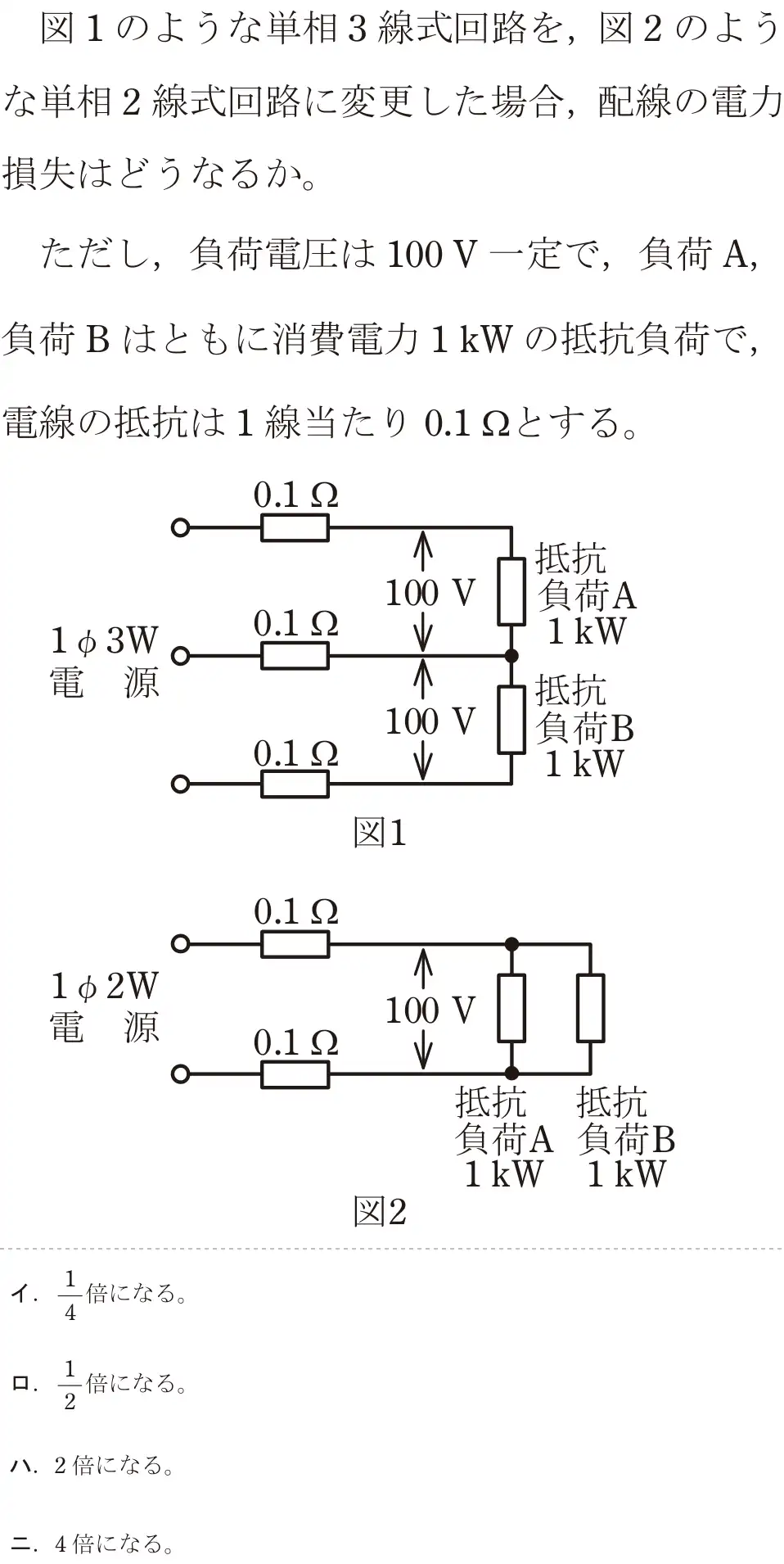

令和6年度下期 問7
出典：令和6年度下期第二種電気工事士試験 問7
正解は ニ
【計算】負荷電流はそれぞれ 1000W ÷ 100V = 10A。図1(単相3線式、平衡)では中性線に電流が流れず、損失 = 10² × 0.1 × 2本 = 20W。図2(単相2線式)では電流が20Aになり、損失 = 20² × 0.1 × 2本 = 80W。80 ÷ 20 = 4倍。
- イ 誤り。単相2線式にすると損失は増える。
- ロ 誤り。損失は減らない。
- ハ 誤り。電流が2倍なので損失は2²=4倍。
- ニ 正しい。20W → 80Wで4倍。
覚え方 損失はI²に比例。電流2倍 → 損失4倍。
