令和5年度下期（午前） 問7

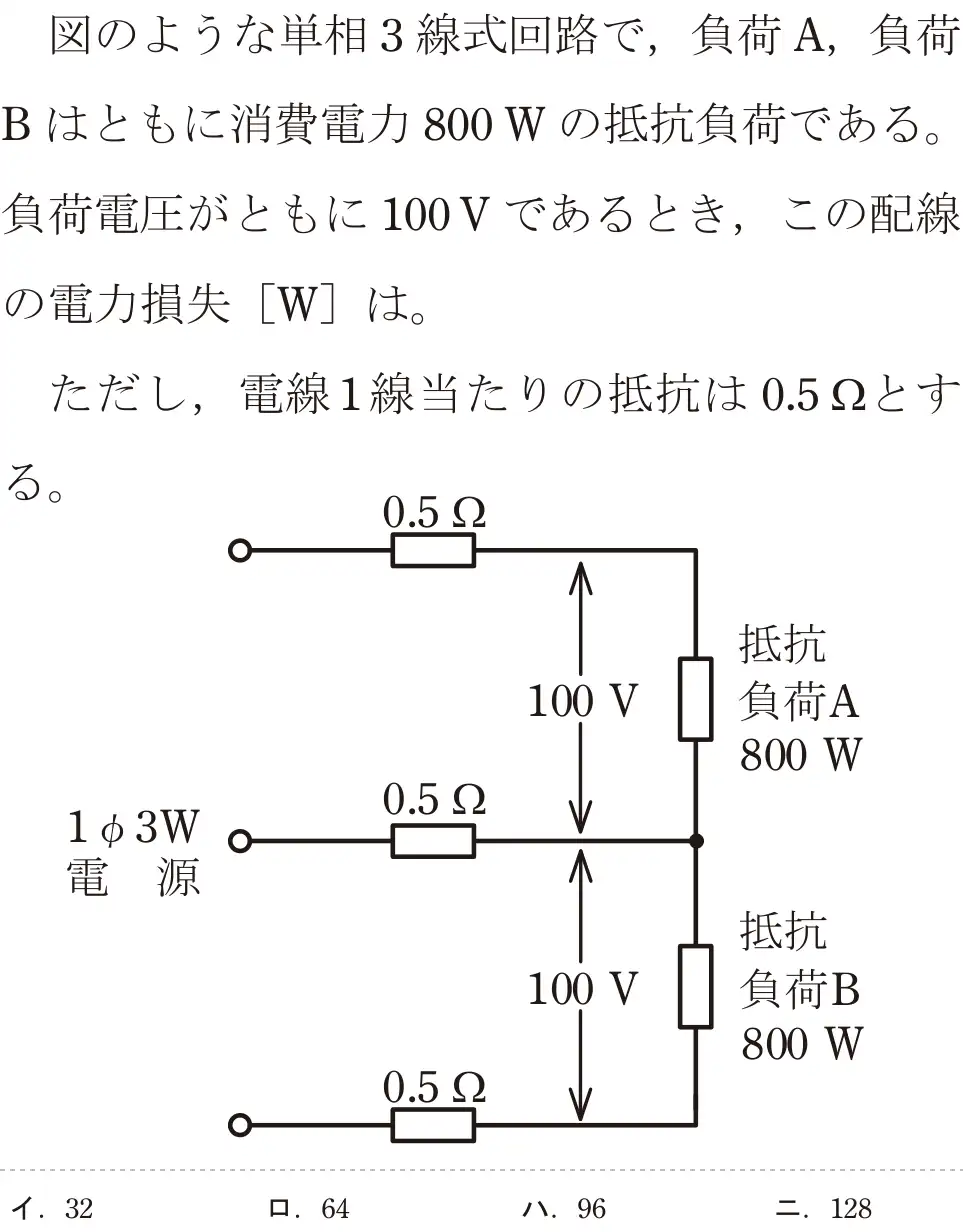

![令和5年度下期（午前） 第二種電気工事士 学科試験 問7:図のような単相3線式回路で,負荷 A,負荷Bはともに消費電力 800Wの抵抗である。負荷電圧がともに 100Vであるとき、この配線の電力損失[W]は。ただし、電線1線当たりの抵抗は0.5gとする。](/q/r5b_am_07.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問7
正解は ロ
【計算】負荷電流 = 800W ÷ 100V = 8A。上下が平衡しているので中性線の電流は0。電力損失 = 2本 × 8² × 0.5 = 64W。
- イ 32Wは1本分だけの値。
- ロ 正しい。2 × 8² × 0.5 = 64W。
- ハ 96Wは3本に流れるとした値。
- ニ 128Wは計算の誤り。
覚え方 平衡した単相3線式は中性線の損失0。
出典：令和5年度下期第二種電気工事士試験（午前） 問7
【計算】負荷電流 = 800W ÷ 100V = 8A。上下が平衡しているので中性線の電流は0。電力損失 = 2本 × 8² × 0.5 = 64W。
覚え方 平衡した単相3線式は中性線の損失0。
