令和5年度下期（午後） 問7

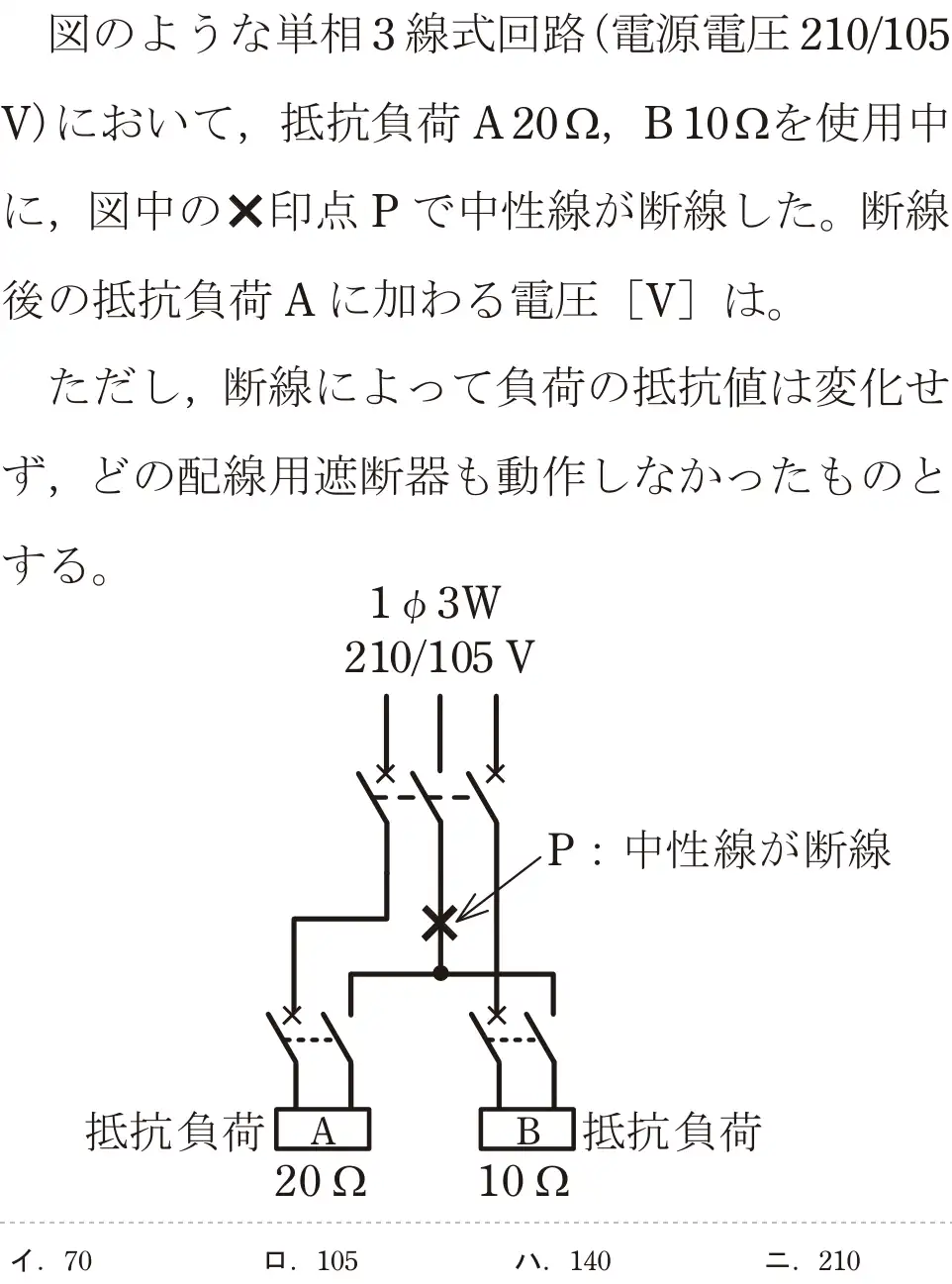

![令和5年度下期（午後） 第二種電気工事士 学科試験 問7:図のような単相3線式回路(電源電圧210/105V)において、抵抗負荷A202, B102を使用中に、図中の✕印点Pで中性線が断線した。断線後の抵抗負荷Aに加わる電圧 [V]は。ただし、断線によって負荷の抵抗値は変化せず、どの配線用遮断器も動作しなかったものとする。](/q/r5b_pm_07.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問7
正解は ハ
【計算】中性線が切れると、AとBが直列になって210Vがかかる。電流 = 210 ÷ (20+10) = 7A。Aにかかる電圧 = 7 × 20 = 140V。
- イ 70VはBにかかる電圧。
- ロ 105Vは断線前の電圧。
- ハ 正しい。7 × 20 = 140V。
- ニ 210Vは全体の電圧。
覚え方 中性線断線 → 抵抗の大きい(負荷の小さい)側に高い電圧。
出典：令和5年度下期第二種電気工事士試験（午後） 問7
【計算】中性線が切れると、AとBが直列になって210Vがかかる。電流 = 210 ÷ (20+10) = 7A。Aにかかる電圧 = 7 × 20 = 140V。
覚え方 中性線断線 → 抵抗の大きい(負荷の小さい)側に高い電圧。
