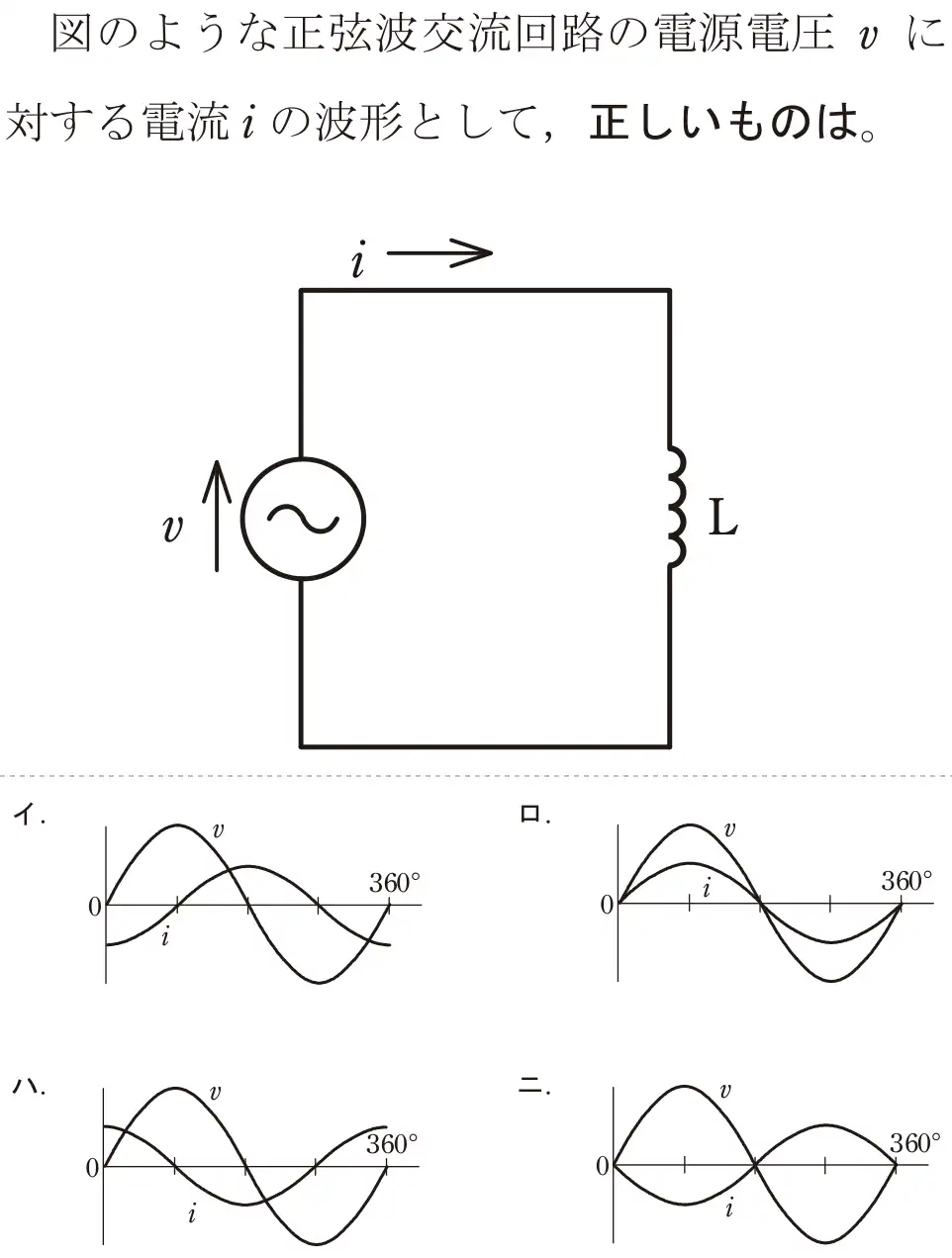

令和7年度下期 問4
出典：令和7年度下期第二種電気工事士試験 問4
正解は イ
コイル(インダクタンス)だけの回路では、電流は電圧より90°(1/4周期)遅れる。電圧が0から上がり始める0°のとき、電流は負の最大値にあり、90°遅れて同じ波形をたどる。
- イ 正しい。電流が電圧より90°遅れている波形。
- ロ 誤り。電圧と電流が同じ位相(同相)は抵抗だけの回路。
- ハ 誤り。電流が90°進んでいるのはコンデンサの回路。
- ニ 誤り。電流が180°ずれた(逆相)波形。
覚え方 L(コイル)は遅れ、C(コンデンサ)は進み。「Lは遅れてCに来る」。
