令和7年度下期 問48

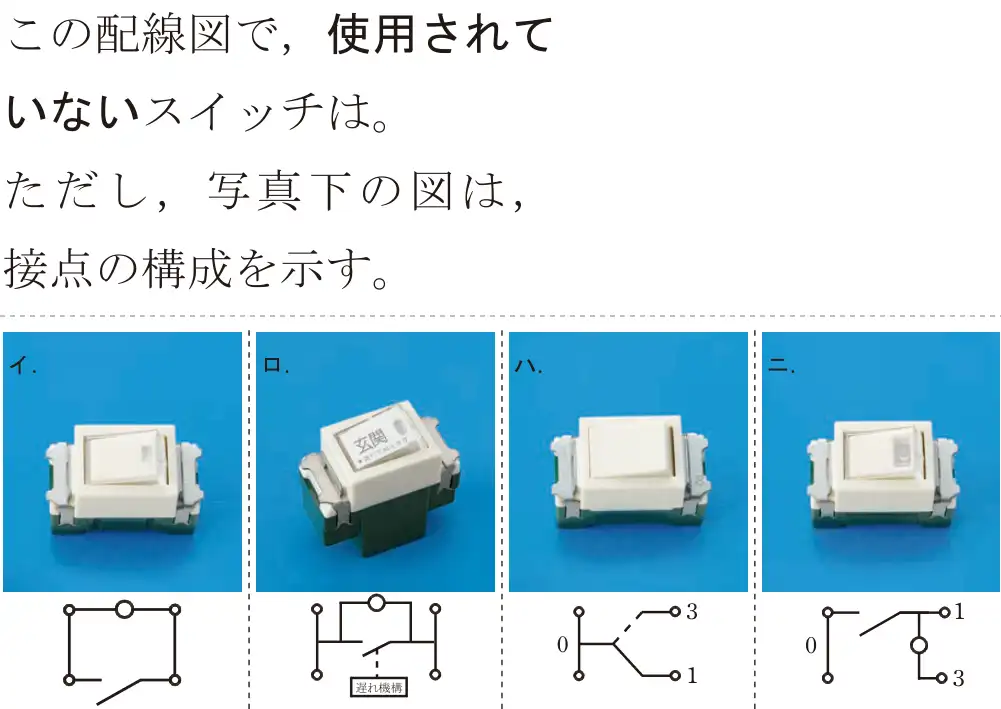

出典：令和7年度下期第二種電気工事士試験 問48
図をタップすると大きく開きます正解は イ
この配線図では、遅延スイッチ(D)、3路スイッチ、確認表示灯内蔵スイッチなどが使われているが、イの位置表示灯内蔵スイッチ(表示灯が接点と並列)は使われていない。
- イ 使われていない(正解)。位置表示灯内蔵スイッチ(H)の記号は図にない。
- ロ 使われている。遅延スイッチ(D)。
- ハ 使われている。3路スイッチ。
- ニ 使われている。表示灯付きの3路スイッチ。
覚え方 接点図で、表示灯が接点と並列→位置表示灯(H)、直列→確認表示灯(L)。
