令和7年度下期 問45

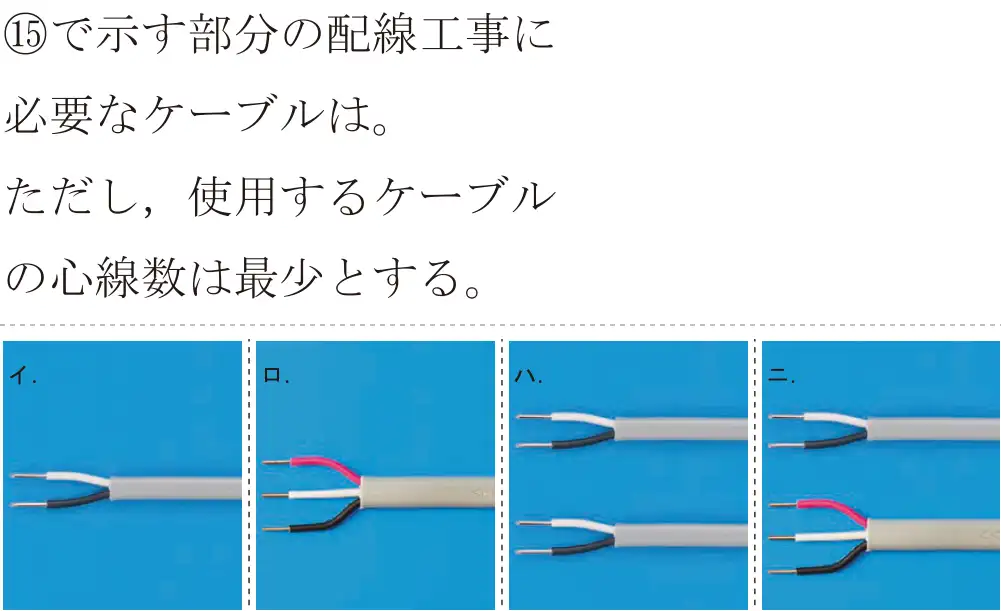

出典：令和7年度下期第二種電気工事士試験 問45
図をタップすると大きく開きます正解は ロ
⑮の区間を複線図で描くと3本の線が必要で、3心ケーブル1本で施工できる。
- イ 誤り。2心だけでは足りない。
- ロ 正しい。3心ケーブル1本。
- ハ 誤り。2心2本は心線数が多すぎる(4本)。
- ニ 誤り。2心+3心は多すぎる。
覚え方 最少のケーブル = 必要な本数ちょうどの心線数。
図をタップすると大きく開きます
出典：令和7年度下期第二種電気工事士試験 問45
図をタップすると大きく開きます⑮の区間を複線図で描くと3本の線が必要で、3心ケーブル1本で施工できる。
覚え方 最少のケーブル = 必要な本数ちょうどの心線数。
