令和6年度下期 問49
出典：令和6年度下期第二種電気工事士試験 問49
図をタップすると大きく開きます正解は イ

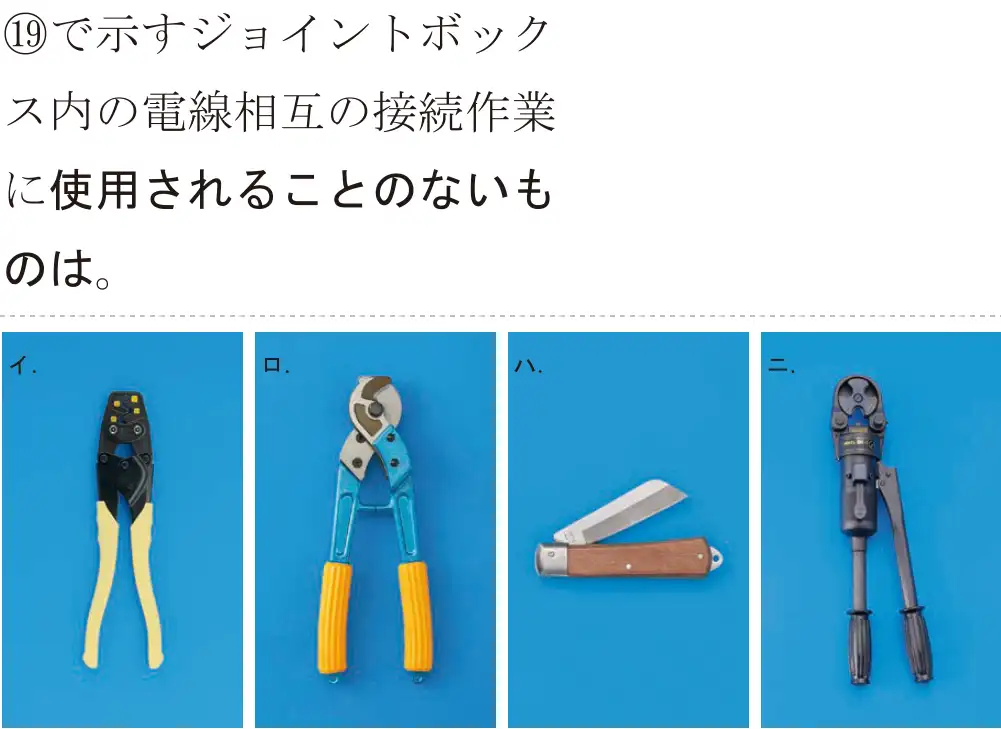

⑲はIV14mm²×3本の太い電線の接続。太い電線は手動油圧式圧着器で圧着し、ケーブルカッタで切り、電工ナイフで被覆をはぐ。イのリングスリーブ用圧着工具(小・中・大まで)は14mm²には使わない。
- イ 使われない(正解)。リングスリーブ用圧着工具では14mm²は圧着できない。
- ロ 使う。太い電線を切るケーブルカッタ。
- ハ 使う。被覆をはぐ電工ナイフ。
- ニ 使う。太い電線を圧着する手動油圧式圧着器。
覚え方 太い電線 → 油圧式圧着器。細い電線 → 黄色い柄の圧着工具。
