令和6年度下期 問48
出典：令和6年度下期第二種電気工事士試験 問48
図をタップすると大きく開きます正解は イ

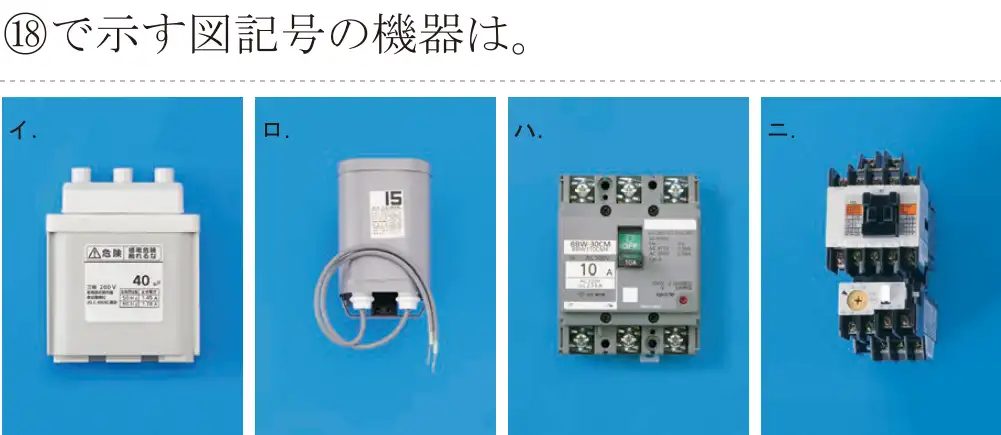

⑱は電動機と並列に付いた進相コンデンサの図記号。写真イは三相用の低圧進相コンデンサ(μF表示)。
- イ 正しい。低圧進相コンデンサ。
- ロ 誤り。蛍光灯用の安定器などの形。
- ハ 誤り。配線用遮断器。
- ニ 誤り。電磁開閉器。
覚え方 電動機の近くの「‖」の記号 = 進相コンデンサ。
図をタップすると大きく開きます
出典：令和6年度下期第二種電気工事士試験 問48
図をタップすると大きく開きます⑱は電動機と並列に付いた進相コンデンサの図記号。写真イは三相用の低圧進相コンデンサ(μF表示)。
覚え方 電動機の近くの「‖」の記号 = 進相コンデンサ。
