令和6年度下期 問4

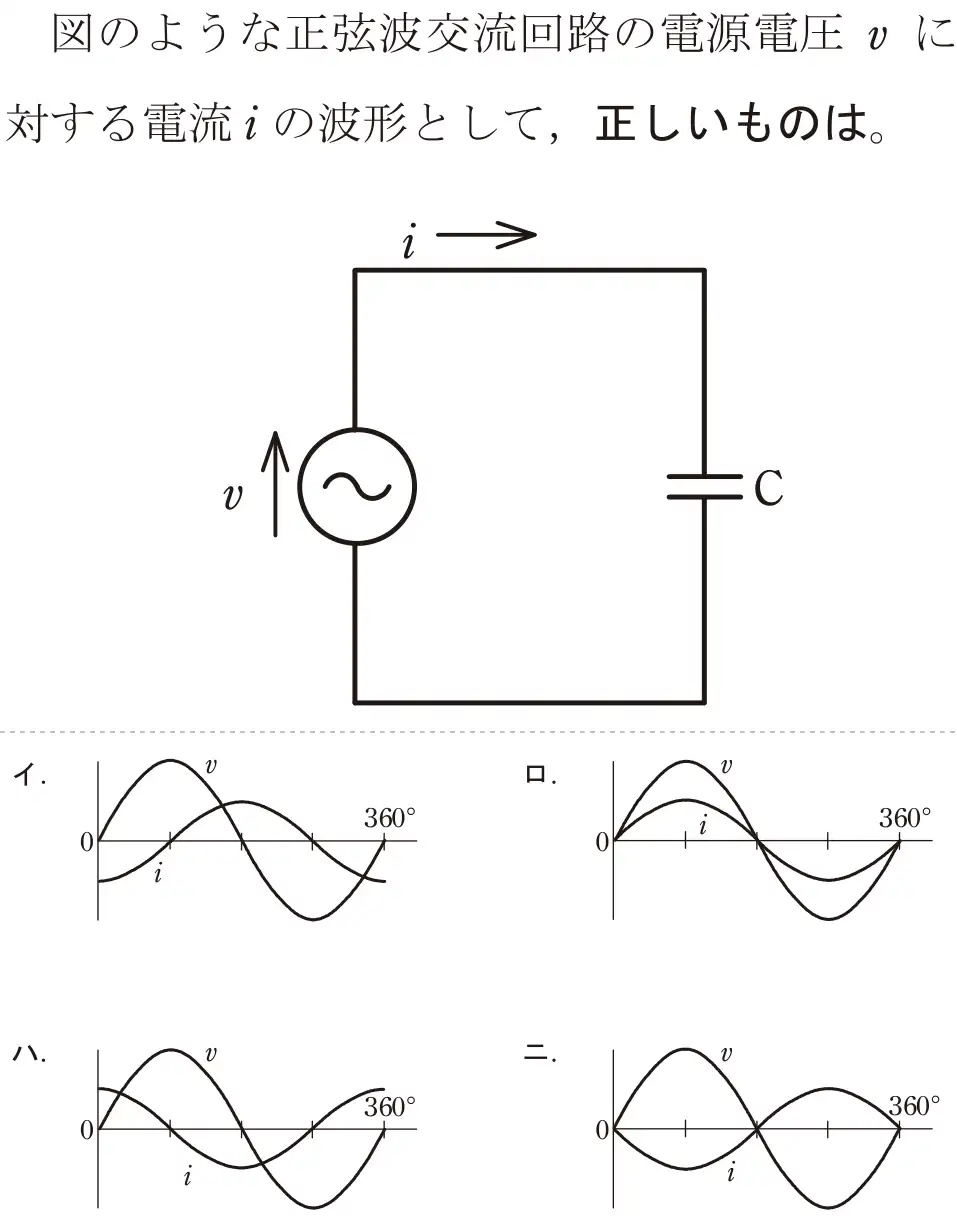

出典：令和6年度下期第二種電気工事士試験 問4
正解は ハ
コンデンサだけの回路では、電流は電圧より90°進む。電圧が0のとき電流は正の最大値になっている波形を選ぶ。
- イ 誤り。電流が90°遅れている(コイルの回路)。
- ロ 誤り。電圧と同相(抵抗の回路)。
- ハ 正しい。電流が90°進んでいる。
- ニ 誤り。電流が逆相(180°ずれ)。
覚え方 C(コンデンサ)は電流が進む、L(コイル)は遅れる。
出典：令和6年度下期第二種電気工事士試験 問4
コンデンサだけの回路では、電流は電圧より90°進む。電圧が0のとき電流は正の最大値になっている波形を選ぶ。
覚え方 C(コンデンサ)は電流が進む、L(コイル)は遅れる。
