令和5年度下期（午後） 問4

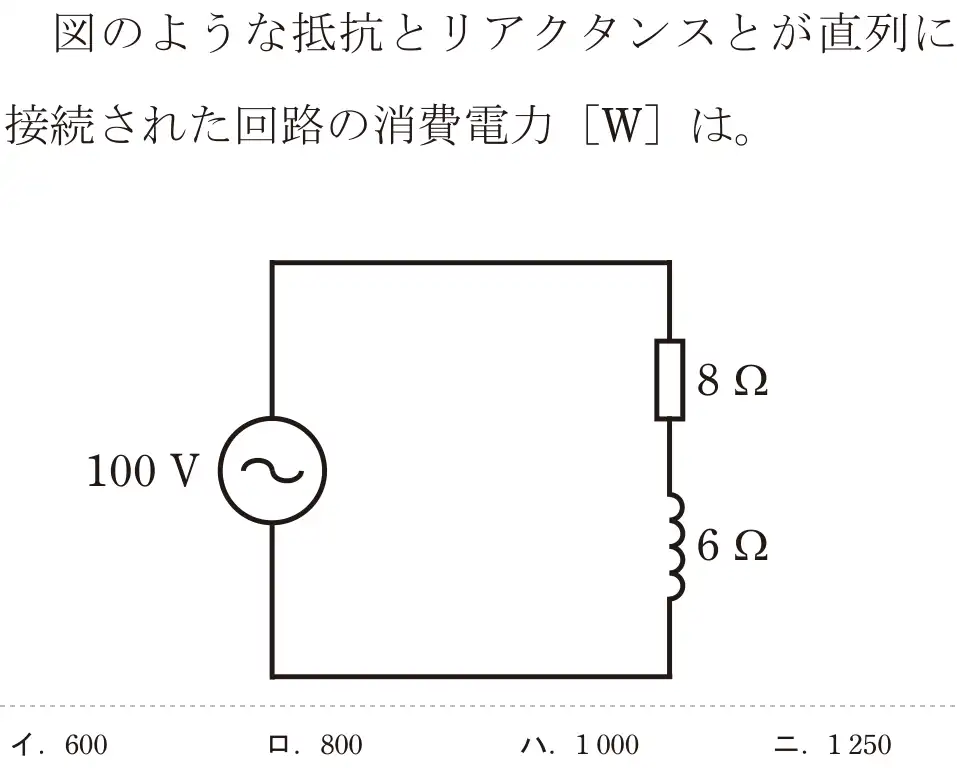

![令和5年度下期（午後） 第二種電気工事士 学科試験 問4:図のような抵抗とリアクタンスとが直列に接続された回路の消費電力[W]は。](/q/r5b_pm_04.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問4
正解は ロ
【計算】インピーダンス Z = √(8² + 6²) = 10Ω。電流 I = 100 ÷ 10 = 10A。消費電力(有効電力)は抵抗だけで消費されるので P = I²R = 10² × 8 = 800W。
- イ 600Wはリアクタンス(6Ω)で計算した値。リアクタンスは電力を消費しない。
- ロ 正しい。I²R = 800W。
- ハ 1000Wは電圧×電流(皮相電力)。
- ニ 1250Wは100²÷8で、電流を正しく求めていない。
覚え方 消費電力 = 抵抗で使われる電力(I²R)。
