令和6年度下期 問3

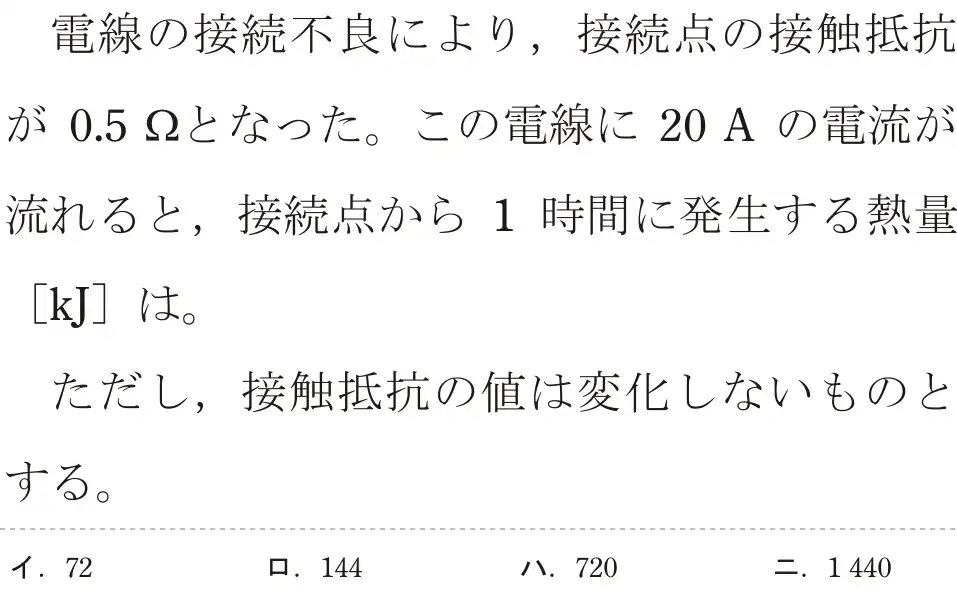

![令和6年度下期 第二種電気工事士 学科試験 問3:電線の接続不良により,接続点の接触抵抗が 0.5gとなった。この電線に 20A の電流が流れると,接続点から 1時間に発生する熱量[kJ]は。ただし、接触抵抗の値は変化しないものとする。](/q/r6b_03.webp)
出典：令和6年度下期第二種電気工事士試験 問3
正解は ハ
【計算】Q = I²Rt = 20² × 0.5 × 3600 = 400 × 0.5 × 3600 = 720,000J = 720kJ。
- イ 72kJは1/10の誤り。
- ロ 144kJは計算の誤り。
- ハ 正しい。I²Rt = 720kJ。
- ニ 1440kJは2倍の誤り。
覚え方 ジュール熱 = I²Rt(電流は2乗)。
