令和5年度下期（午前） 問4

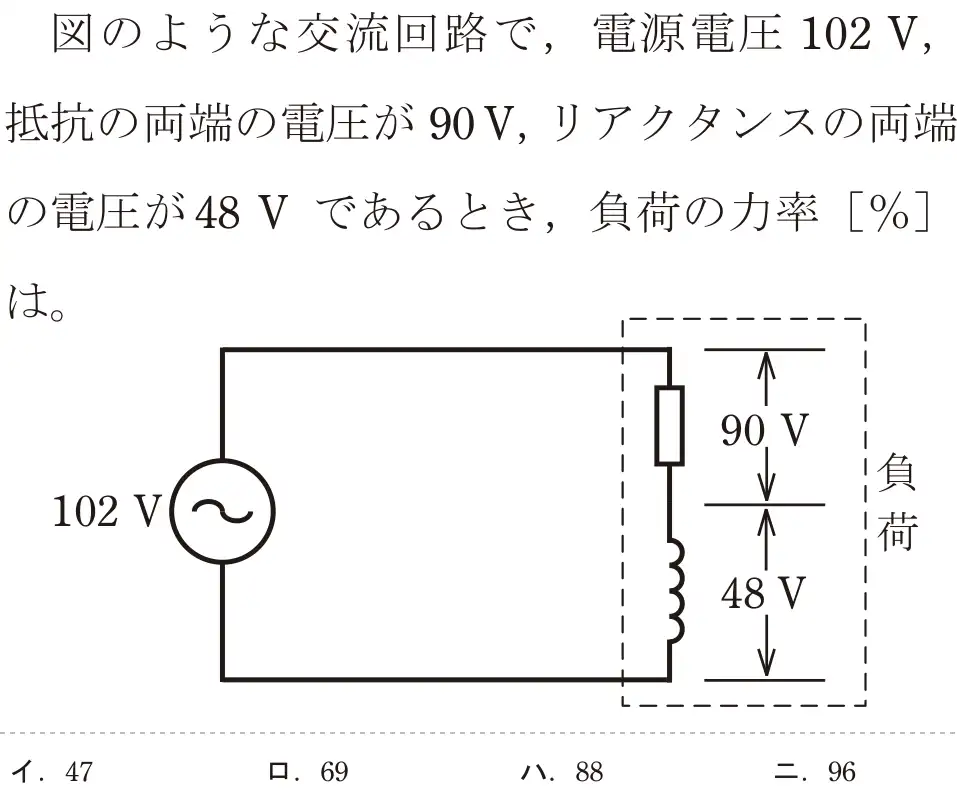

![令和5年度下期（午前） 第二種電気工事士 学科試験 問4:図のような交流回路で、電源電圧 102 V,抵抗の両端の電圧が90V, リアクタンスの両端の電圧が48 V であるとき、負荷の率[%]は。](/q/r5b_am_04.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問4
正解は ハ
【計算】直列回路の力率 = 抵抗の電圧 ÷ 電源電圧 = 90 ÷ 102 ≒ 0.88 → 88%。
- イ 47%は48÷102。リアクタンス側を使った誤り。
- ロ 69%は計算の誤り。
- ハ 正しい。90÷102 ≒ 88%。
- ニ 96%は計算の誤り。
覚え方 力率 = VR ÷ V。
出典：令和5年度下期第二種電気工事士試験（午前） 問4
【計算】直列回路の力率 = 抵抗の電圧 ÷ 電源電圧 = 90 ÷ 102 ≒ 0.88 → 88%。
覚え方 力率 = VR ÷ V。
