令和5年度上期（午前） 問4

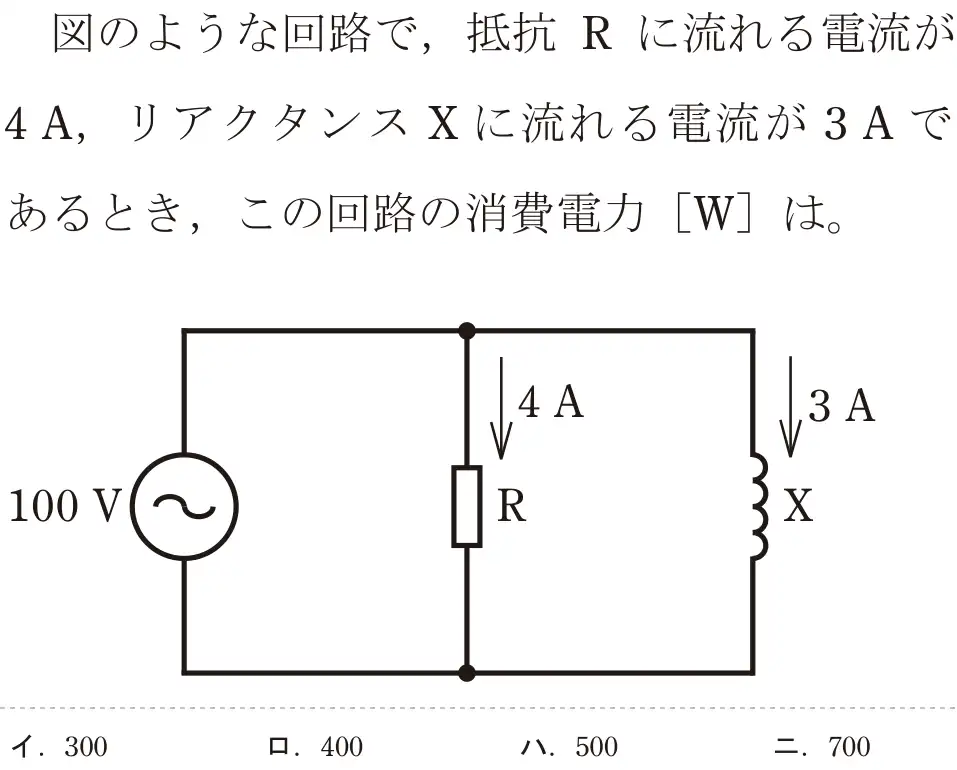

![令和5年度上期（午前） 第二種電気工事士 学科試験 問4:図のような回路で、抵抗 R に流れる電流が4A, リアクタンスXに流れる電流が3Aであるとき、この回路の消費電力 [W]は。](/q/r5a_am_04.webp)
出典：令和5年度上期第二種電気工事士試験（午前） 問4
正解は ロ
【計算】消費電力(有効電力)は抵抗Rだけで消費される。P = 100V × 4A = 400W。リアクタンスXに流れる電流は電力を消費しない。
- イ 300WはXの電流で計算した値。
- ロ 正しい。100 × 4 = 400W。
- ハ 500Wは合成電流5A(√(4²+3²))で計算した皮相電力。
- ニ 700Wは電流を単純に足した値。
覚え方 消費電力 = 抵抗に流れる電流で計算。
