令和6年度上期 問46
出典：令和6年度上期第二種電気工事士試験 問46

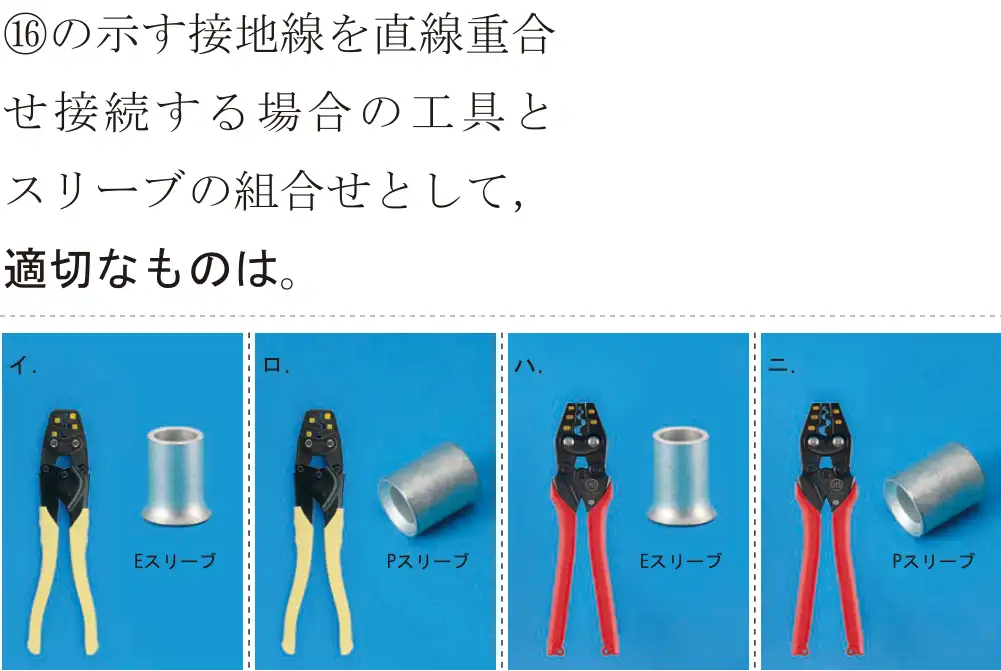

図をタップすると大きく開きます正解は ニ
⑯は「E5.5」の接地線(5.5mm²)。接地線どうしを直線重ね合わせで接続するときは、裸圧着スリーブ(Pスリーブ)を、赤い柄の裸圧着端子用圧着工具で圧着する。
- イ 誤り。黄色の柄はリングスリーブ(E形)用。
- ロ 誤り。Pスリーブは赤い柄の工具で圧着する。
- ハ 誤り。Eスリーブ(リングスリーブ)は終端接続用。
- ニ 正しい。赤い柄の工具+Pスリーブ。
覚え方 リングスリーブ(E)=黄色の柄、裸圧着スリーブ(P)=赤い柄。
