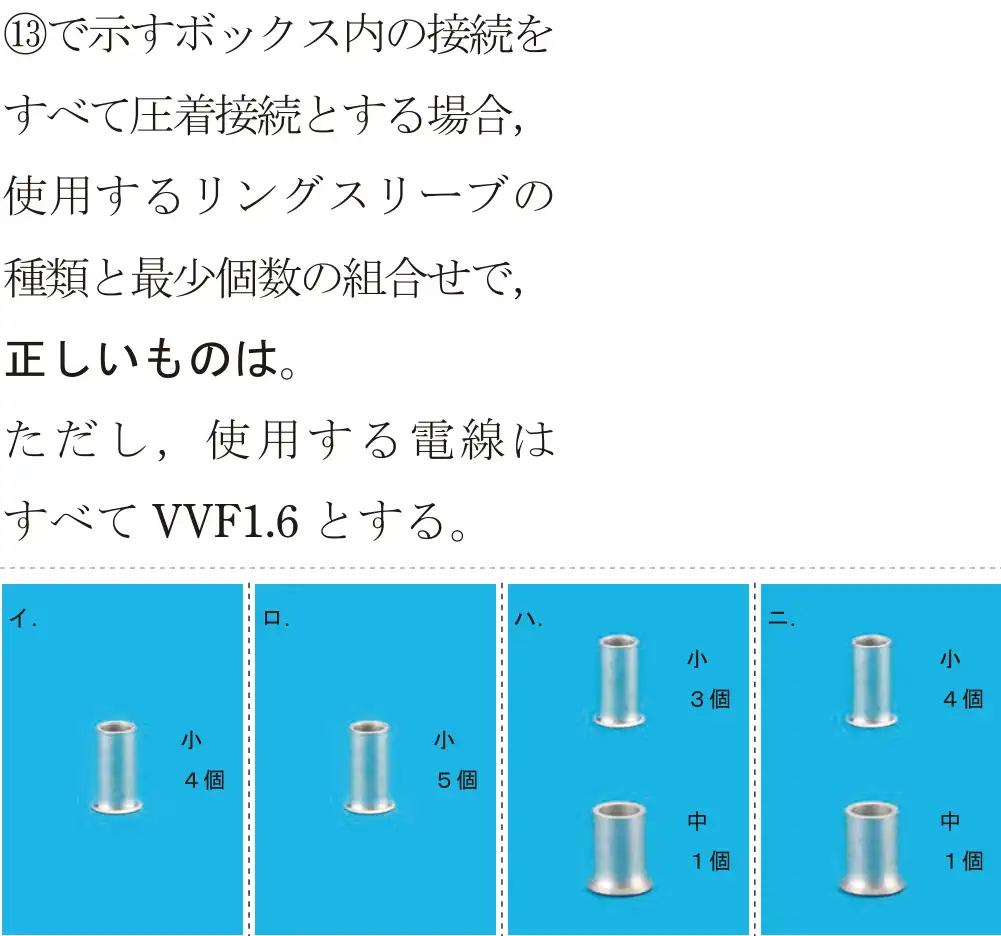

令和5年度下期（午後） 問43
出典：令和5年度下期第二種電気工事士試験（午後） 問43
図をタップすると大きく開きます正解は イ
⑬のボックスを複線図で描くと、小スリーブで足りる接続が4箇所。
- イ 正しい。小スリーブ4個。
- ロ 誤り。5個は多い。
- ハ 誤り。中スリーブは不要。
- ニ 誤り。中スリーブは不要。
覚え方 接続箇所の数 = スリーブの数。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問43
図をタップすると大きく開きます⑬のボックスを複線図で描くと、小スリーブで足りる接続が4箇所。
覚え方 接続箇所の数 = スリーブの数。
