令和5年度下期（午後） 問44
出典：令和5年度下期第二種電気工事士試験（午後） 問44
図をタップすると大きく開きます正解は ニ

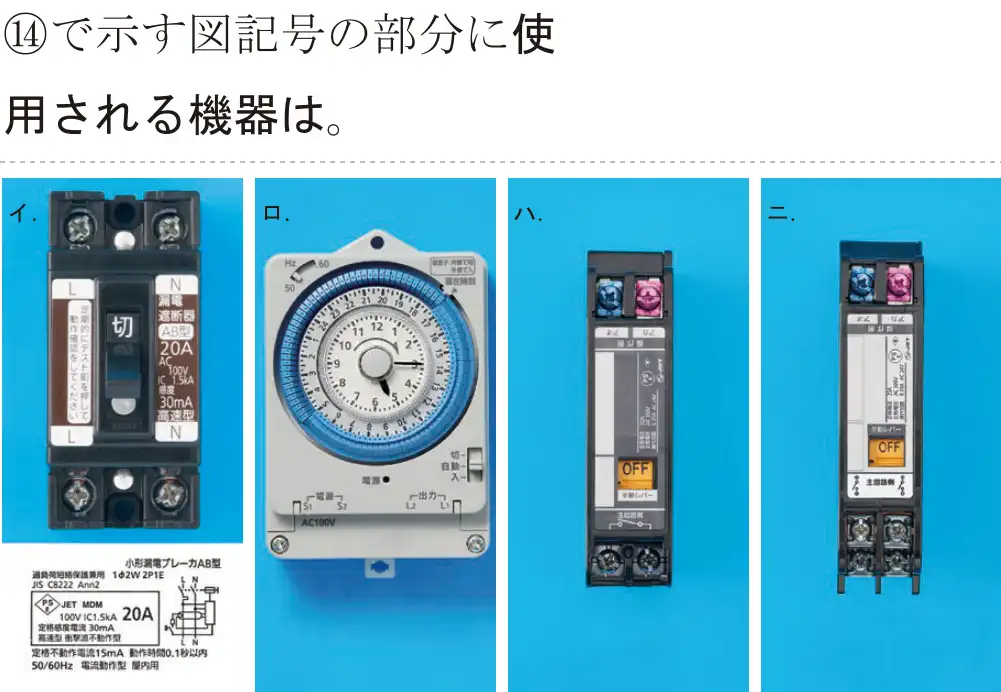

⑭は電灯分電盤内のリモコンリレー(▲)。この回路(ⓐ〜ⓔ)は単相200Vなので、両切(2極)のリモコンリレー(ニ)を使う。
- イ 誤り。漏電遮断器。
- ロ 誤り。タイムスイッチ。
- ハ 誤り。片切(1極)のリモコンリレー。
- ニ 正しい。両切のリモコンリレー。
覚え方 200V回路のリモコンリレーは両切。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問44
図をタップすると大きく開きます⑭は電灯分電盤内のリモコンリレー(▲)。この回路(ⓐ〜ⓔ)は単相200Vなので、両切(2極)のリモコンリレー(ニ)を使う。
覚え方 200V回路のリモコンリレーは両切。
