令和5年度下期（午前） 問50
出典：令和5年度下期第二種電気工事士試験（午前） 問50
図をタップすると大きく開きます正解は ロ

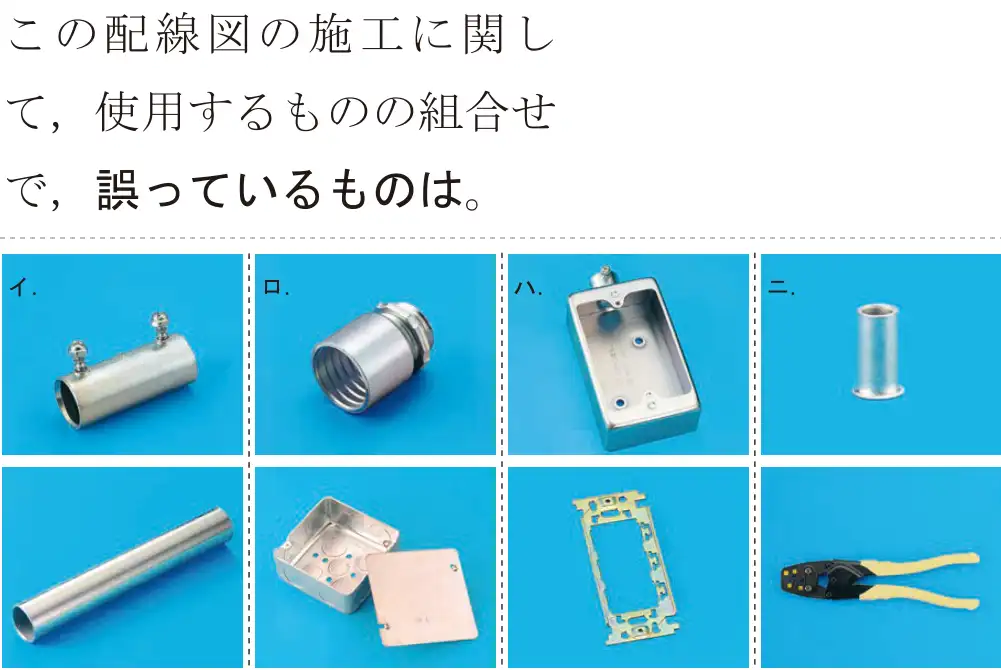

この配線図の金属管はねじなし電線管(E19)で、2種金属製可とう電線管(F2)は使っていない。ロの2種金属製可とう電線管用コネクタは使わないので、組合せが誤り。
- イ 正しい組合せ。ねじなし電線管とねじなしカップリング。
- ロ 誤り(正解)。可とう電線管用のコネクタは使わない。
- ハ 正しい組合せ。スイッチボックスと取付枠。
- ニ 正しい組合せ。リングスリーブと圧着工具。
覚え方 図に出てくる管の種類に合った部品だけを使う。
