令和5年度下期（午前） 問49
出典：令和5年度下期第二種電気工事士試験（午前） 問49

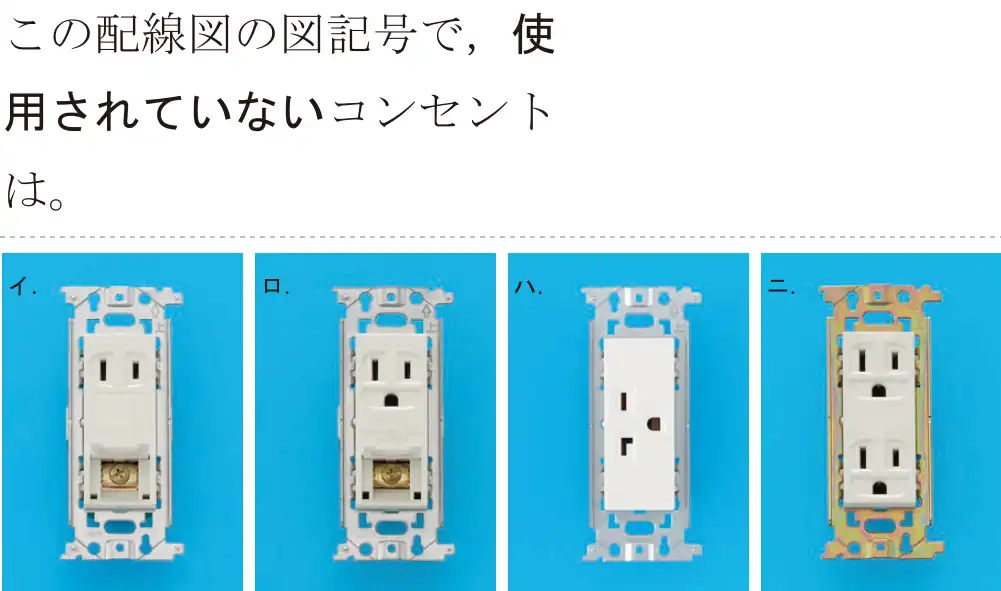

図をタップすると大きく開きます正解は ニ
この配線図には、接地端子付(ET)、接地極付接地端子付(EET)、20A 250V接地極付(エアコン用)のコンセントがある。ニの屋内用2口接地極付コンセントはない(屋外の2Eは防雨形WP)。
- イ 使われている。接地端子付(ET)。
- ロ 使われている。接地極付接地端子付(EET)。
- ハ 使われている。20A 250V 接地極付。
- ニ 使われていない(正解)。屋内用2口接地極付コンセントは図にない。
覚え方 傍記を一つずつ写真と照合する。
