令和5年度下期（午前） 問6

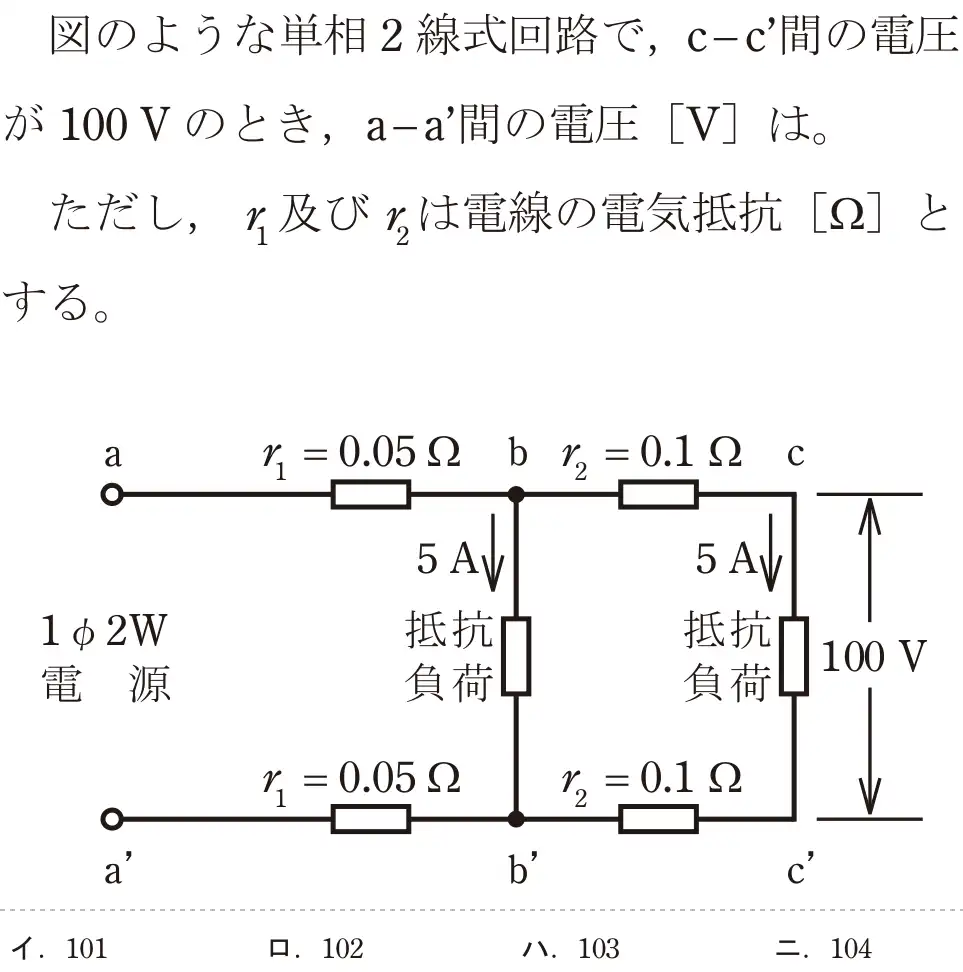

![令和5年度下期（午前） 第二種電気工事士 学科試験 問6:図のような単相2線式回路で,C-C間の電圧が 100Vのとき、a-a間の電圧[V]は。ただし、及びたは電線の電気抵抗 [Ω]とする。](/q/r5b_am_06.webp)
出典：令和5年度下期第二種電気工事士試験（午前） 問6
正解は ロ
【計算】b-c間の電線には5Aが流れ、往復の電圧降下 = 2 × 5 × 0.1 = 1V → b-b'間 = 101V。a-b間の電線には10A(2つの負荷の合計)が流れ、往復の電圧降下 = 2 × 10 × 0.05 = 1V → a-a'間 = 102V。
- イ 101Vはb-b'間の電圧。
- ロ 正しい。100 + 1 + 1 = 102V。
- ハ 103Vは計算の誤り。
- ニ 104Vは計算の誤り。
覚え方 負荷側から順に、区間ごとの電流で電圧降下を足す。
