令和5年度上期（午後） 問6

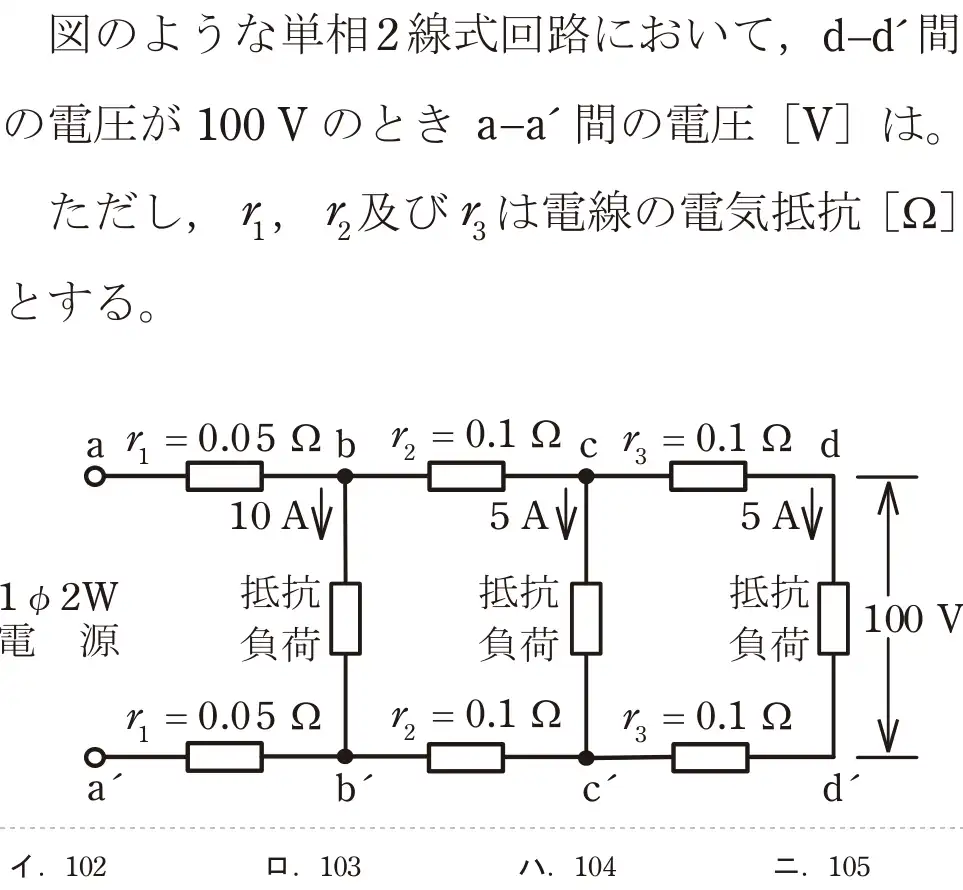

![令和5年度上期（午後） 第二種電気工事士 学科試験 問6:図のような単相2線式回路において、d-d間の電圧が 100Vのとき a-a、間の電圧[V]は。ただし、1,1及びたは電線の電気抵抗 [Ω]とする。](/q/r5a_pm_06.webp)
出典：令和5年度上期第二種電気工事士試験（午後） 問6
正解は ニ
【計算】負荷側から順に。c-d間(5A):往復 2×5×0.1 = 1V → c-c' = 101V。b-c間(5+5=10A):2×10×0.1 = 2V → b-b' = 103V。a-b間(10+10=20A):2×20×0.05 = 2V → a-a' = 105V。
- イ 誤り。
- ロ 誤り。103Vはb-b'間の電圧。
- ハ 誤り。
- ニ 正しい。105V。
覚え方 区間ごとに、その区間を流れる電流で計算。
