令和5年度上期（午後） 問7

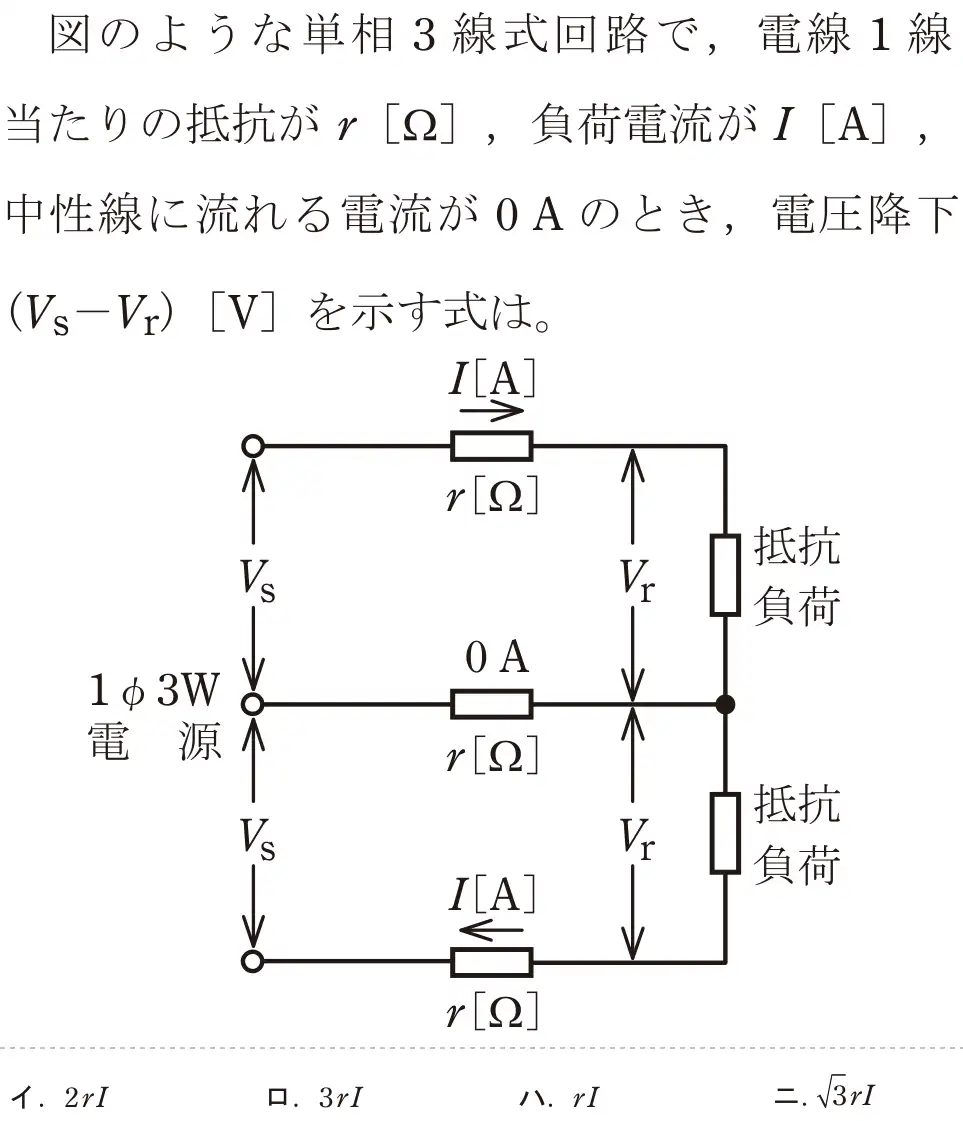

![令和5年度上期（午後） 第二種電気工事士 学科試験 問7:図のような単相3線式回路で,電線 1線当たりの抵抗がr[22],負荷電流がI [A]、中性線に流れる電流が0Aのとき、電圧降下(Vs-Vr) [V]を示す式は。](/q/r5a_pm_07.webp)
出典：令和5年度上期第二種電気工事士試験（午後） 問7
正解は ハ
単相3線式で中性線の電流が0(平衡)のとき、電圧降下は外側の電線1本分だけで Vs − Vr = rI。
- イ 誤り。2rIは単相2線式。
- ロ 誤り。3rIではない。
- ハ 正しい。rI。
- ニ 誤り。√3rIは三相3線式。
覚え方 電圧降下:1φ2W=2rI、1φ3W(平衡)=rI、3φ3W=√3rI。
