令和7年度上期 問6

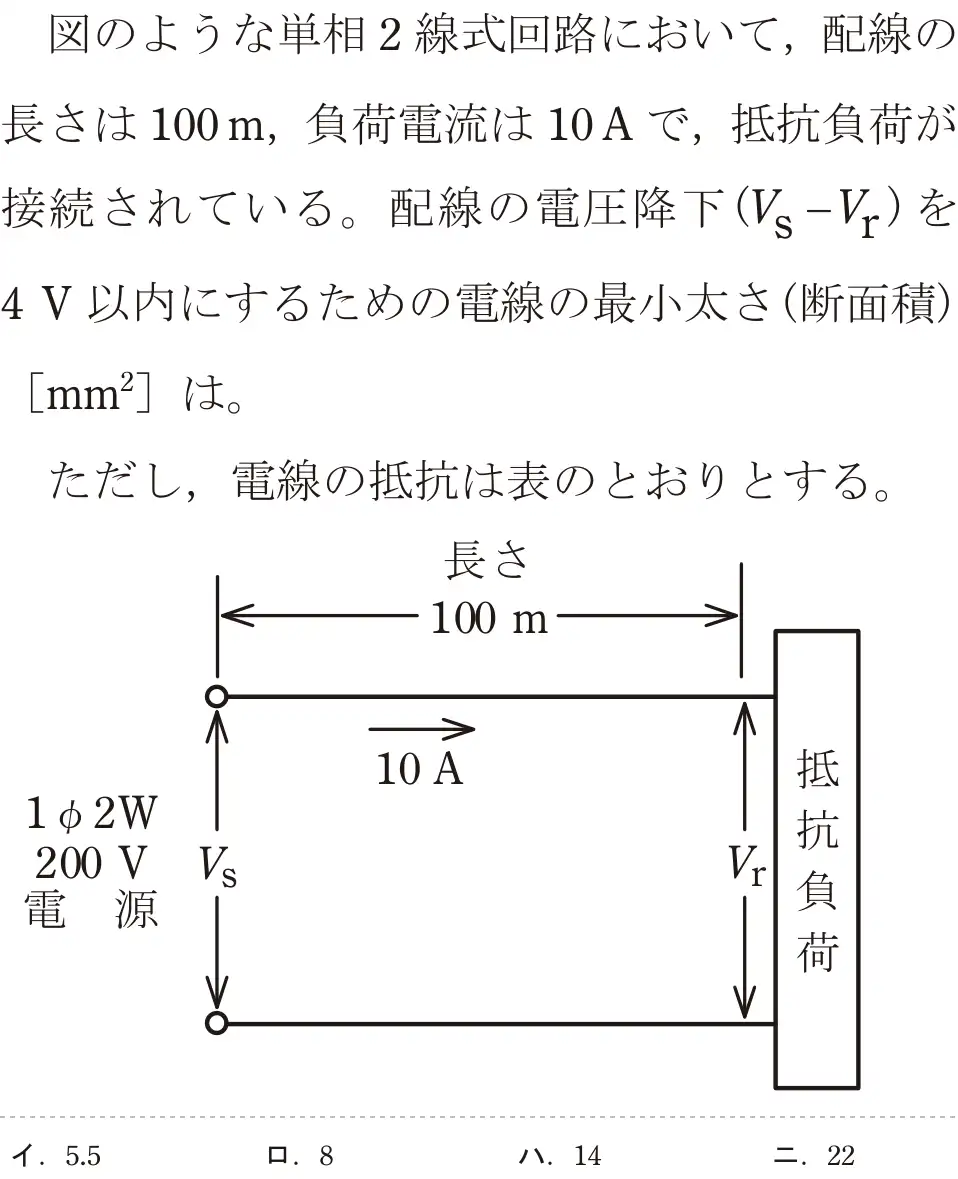

![令和7年度上期 第二種電気工事士 学科試験 問6:図のような単相2線式回路において、配線の長さは100m、負荷電流は 10Aで,抵抗負荷が接続されている。配線の電圧降下(Vs -Vr)を4V以内にするための電線の最小太さ(断面積)[mm²]は。ただし、電線の抵抗は表のとおりとする。](/q/r7a_06.webp)
出典：令和7年度上期第二種電気工事士試験 問6
正解は ハ
【計算】単相2線式の電圧降下 = 2 × I × r。4V以内にするには 2 × 10 × r ≦ 4 → r ≦ 0.2Ω(電線1本、100m)。1kmあたりにすると 0.2 × 10 = 2.0Ω/km以下。表から2.0Ω/km以下で一番細いのは14mm²(1.30Ω/km)。
- イ 5.5mm²は3.33Ω/kmで、電圧降下は約6.7Vになり超える。
- ロ 8mm²は2.31Ω/kmで、電圧降下は約4.6Vになり超える。
- ハ 正しい。14mm²なら1.30Ω/kmで電圧降下は約2.6V。
- ニ 22mm²でも条件は満たすが、最小ではない。
覚え方 許される電圧降下から1本の抵抗rを出し、1kmあたりに換算して表と比べる。
