令和6年度下期 問6

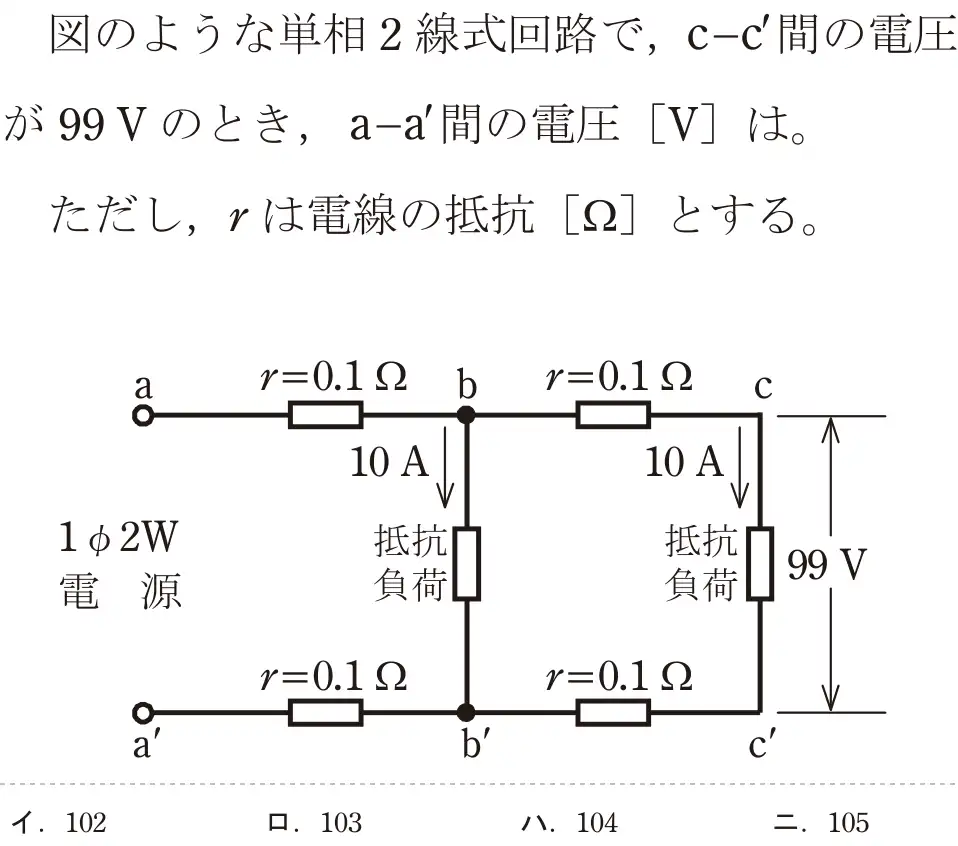

![令和6年度下期 第二種電気工事士 学科試験 問6:図のような単相2線式回路で、CーC間の電圧が99Vのとき、a-a間の電圧 [V]は。ただし、〃は電線の抵抗[22]とする。](/q/r6b_06.webp)
出典：令和6年度下期第二種電気工事士試験 問6
正解は ニ
【計算】b-c間の電線には右の負荷の10Aが流れ、往復の電圧降下は 2 × 10 × 0.1 = 2V。b-b'間 = 99 + 2 = 101V。a-b間の電線には2つの負荷の合計20Aが流れ、電圧降下は 2 × 20 × 0.1 = 4V。a-a'間 = 101 + 4 = 105V。
- イ 102Vは区間ごとの往復(×2)を忘れた値など。
- ロ 103Vは片方の区間だけ計算した値。
- ハ 104Vはa-b間の電流を10Aとした値。
- ニ 正しい。99 + 2 + 4 = 105V。
覚え方 負荷側から順に、区間ごとの電流で電圧降下を足していく。
