令和6年度上期 問6

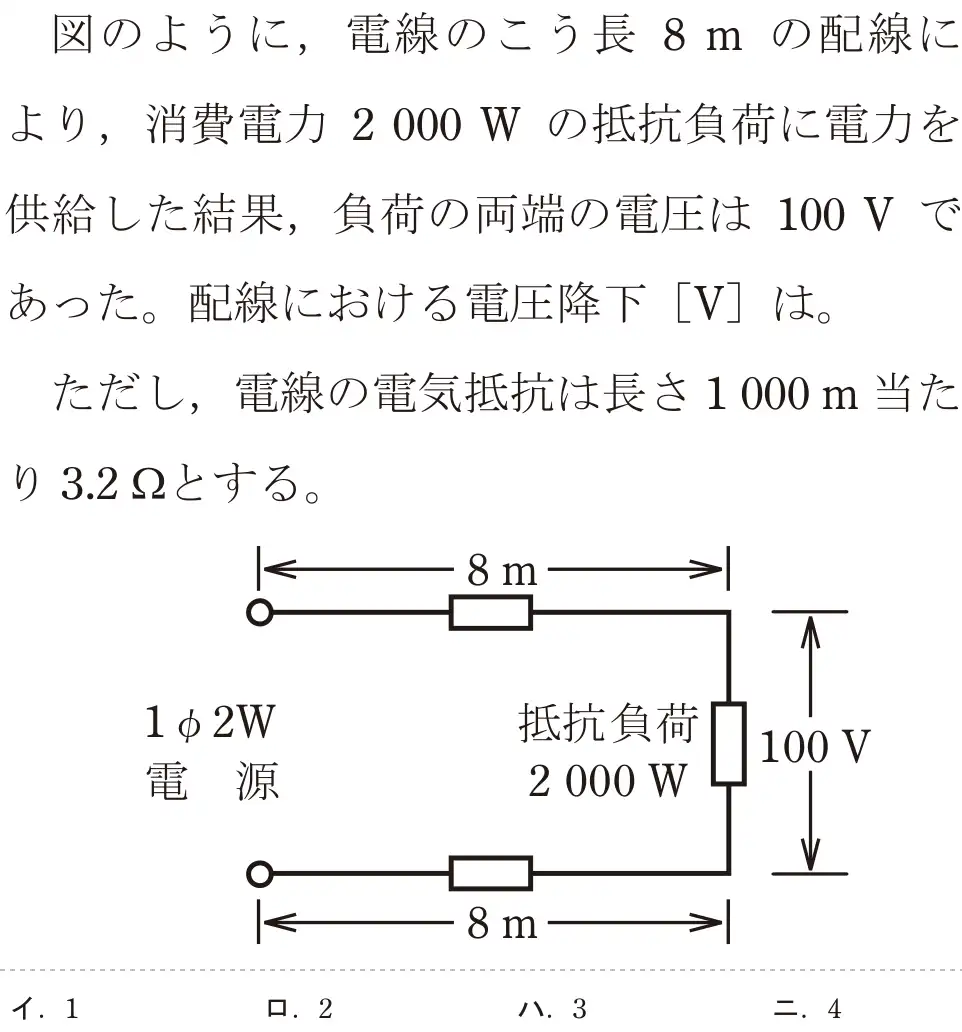

![令和6年度上期 第二種電気工事士 学科試験 問6:※のように、電線のこう長 8m の配線により、消費電力 2000W の抵抗負荷に電力を供給した結果、負荷の両端の電圧は 100V であった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり 3.2gとする。](/q/r6a_06.webp)
出典：令和6年度上期第二種電気工事士試験 問6
正解は イ
【計算】電線1本の抵抗 r = 3.2 × 8 ÷ 1000 = 0.0256Ω。電流 I = 2000 ÷ 100 = 20A。電圧降下 = 2 × I × r = 2 × 20 × 0.0256 ≒ 1.0V。
- イ 正しい。2 × 20 × 0.0256 ≒ 1V。
- ロ 2Vは計算の誤り。
- ハ 3Vは計算の誤り。
- ニ 4Vは計算の誤り。
覚え方 単相2線式の電圧降下 2Ir。rは長さから計算。
出典：令和6年度上期第二種電気工事士試験 問6
【計算】電線1本の抵抗 r = 3.2 × 8 ÷ 1000 = 0.0256Ω。電流 I = 2000 ÷ 100 = 20A。電圧降下 = 2 × I × r = 2 × 20 × 0.0256 ≒ 1.0V。
覚え方 単相2線式の電圧降下 2Ir。rは長さから計算。
