令和5年度上期（午後） 問5

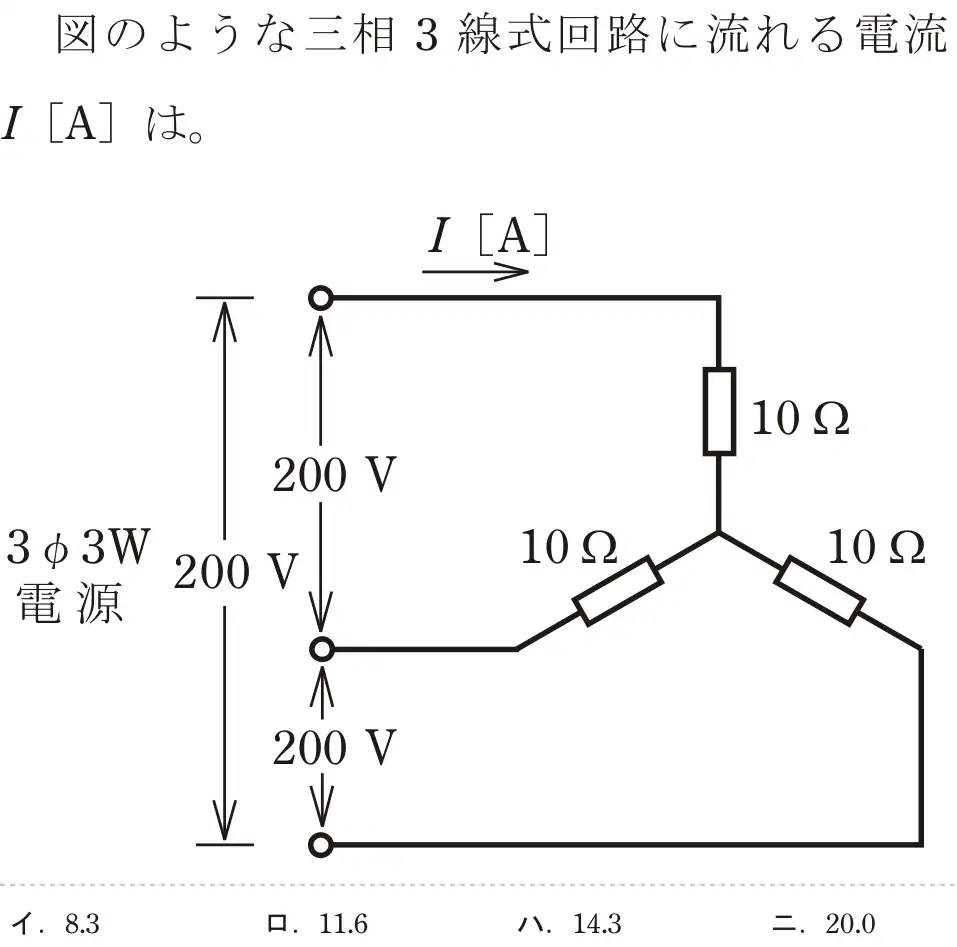

![令和5年度上期（午後） 第二種電気工事士 学科試験 問5:図のような三相3線式回路に流れる電流I [A]は。](/q/r5a_pm_05.webp)
出典：令和5年度上期第二種電気工事士試験（午後） 問5
正解は ロ
【計算】Y結線の相電圧 = 200 ÷ √3 ≒ 115.5V。電流 = 115.5 ÷ 10 ≒ 11.6A。
- イ 誤り。
- ロ 正しい。11.6A。
- ハ 誤り。
- ニ 20Aは200V÷10Ω(Δの相電流)。
覚え方 Y結線:相電圧 = 線間÷√3。
出典：令和5年度上期第二種電気工事士試験（午後） 問5
【計算】Y結線の相電圧 = 200 ÷ √3 ≒ 115.5V。電流 = 115.5 ÷ 10 ≒ 11.6A。
覚え方 Y結線:相電圧 = 線間÷√3。
