令和5年度上期（午前） 問50
出典：令和5年度上期第二種電気工事士試験（午前） 問50

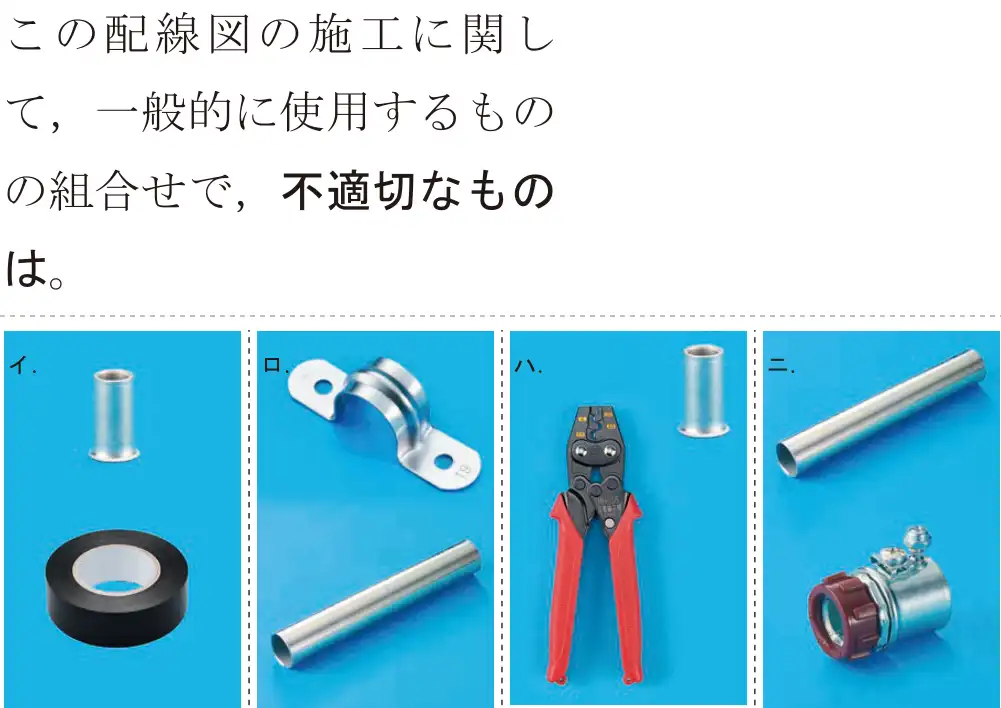

図をタップすると大きく開きます正解は ハ
リングスリーブ(E形)は黄色の柄のリングスリーブ用圧着工具で圧着する。赤い柄は裸圧着端子・スリーブ用なので、組合せが不適切。
- イ 適切。リングスリーブとビニルテープ。
- ロ 適切。サドルと金属管。
- ハ 不適切(正解)。リングスリーブに赤柄の圧着工具は使わない。
- ニ 適切。ねじなし電線管とねじなしボックスコネクタ。
覚え方 リングスリーブ=黄色、裸圧着=赤。
