令和5年度上期（午前） 問49
出典：令和5年度上期第二種電気工事士試験（午前） 問49

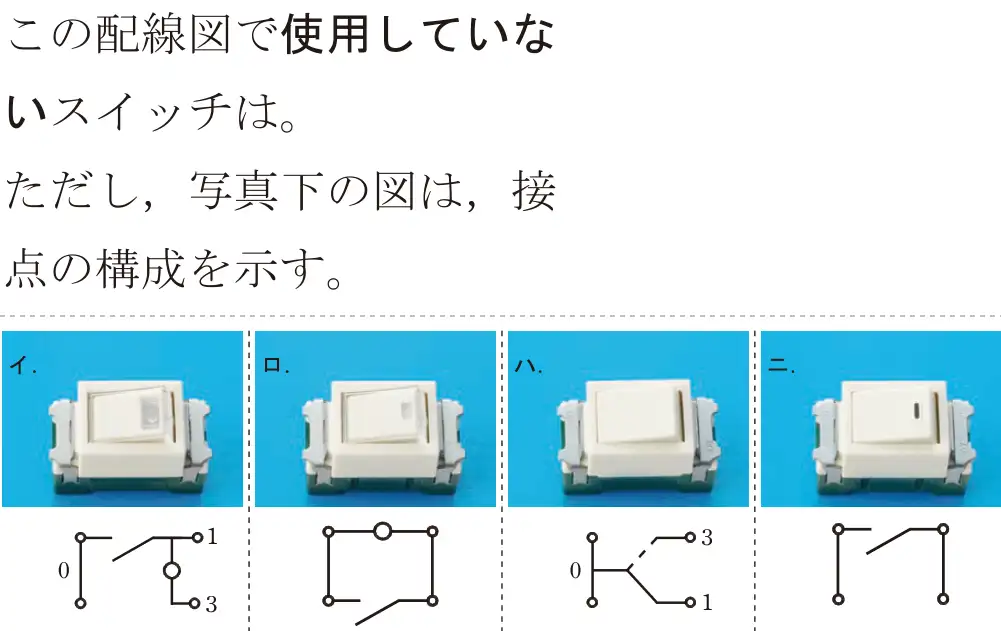

図をタップすると大きく開きます正解は イ
この配線図には、位置表示灯内蔵スイッチ(H)、3路スイッチ、単極スイッチは使われているが、イの表示灯付き3路スイッチは使われていない。
- イ 使われていない(正解)。
- ロ 使われている。位置表示灯内蔵スイッチ(H)。
- ハ 使われている。3路スイッチ。
- ニ 使われている。単極スイッチ。
覚え方 0・1・3端子+表示灯 = 表示灯付3路。
図をタップすると大きく開きます
