令和7年度上期 問37

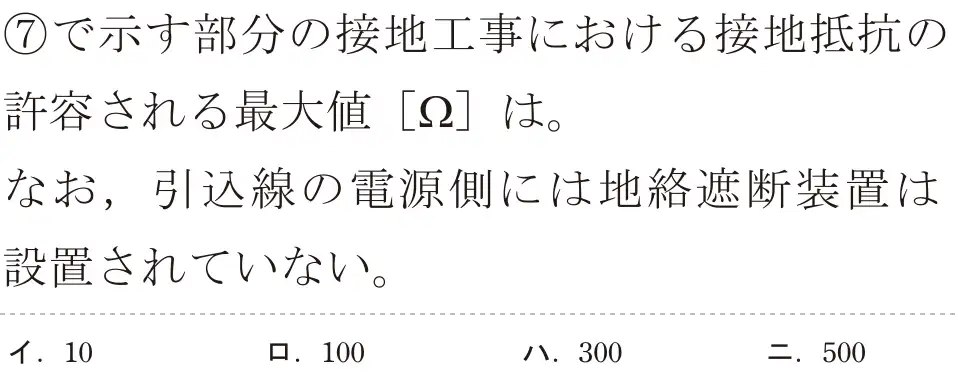

![令和7年度上期 第二種電気工事士 学科試験 問37:⑦で示す部分の接地工事における接地抵抗の許容される最大値 [22]は。](/q/r7a_37.webp)
出典：令和7年度上期第二種電気工事士試験 問37
図をタップすると大きく開きます正解は ロ
⑦は動力用分電盤P-Lなどの金属製外箱の接地。使用電圧300V以下(三相200V)なのでD種接地工事。引込線の電源側に地絡遮断装置がないので、緩和(500Ω)は使えず100Ω以下。
- イ 誤り。10ΩはC種の値。
- ロ 正しい。D種で緩和なし → 100Ω。
- ハ 誤り。300Ωという基準はない。
- ニ 誤り。500Ωは0.5秒以内の地絡遮断装置がある場合。
覚え方 D種100Ω。「地絡遮断装置がない」と書かれていたら500Ωにはならない。
