令和8年度上期 問39

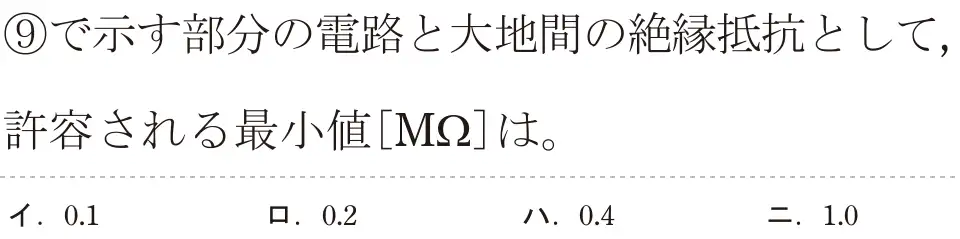

![令和8年度上期 第二種電気工事士 学科試験 問39:⑨で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[M2]は。](/q/r8a_39.webp)
出典：令和8年度上期第二種電気工事士試験 問39
図をタップすると大きく開きます正解は イ

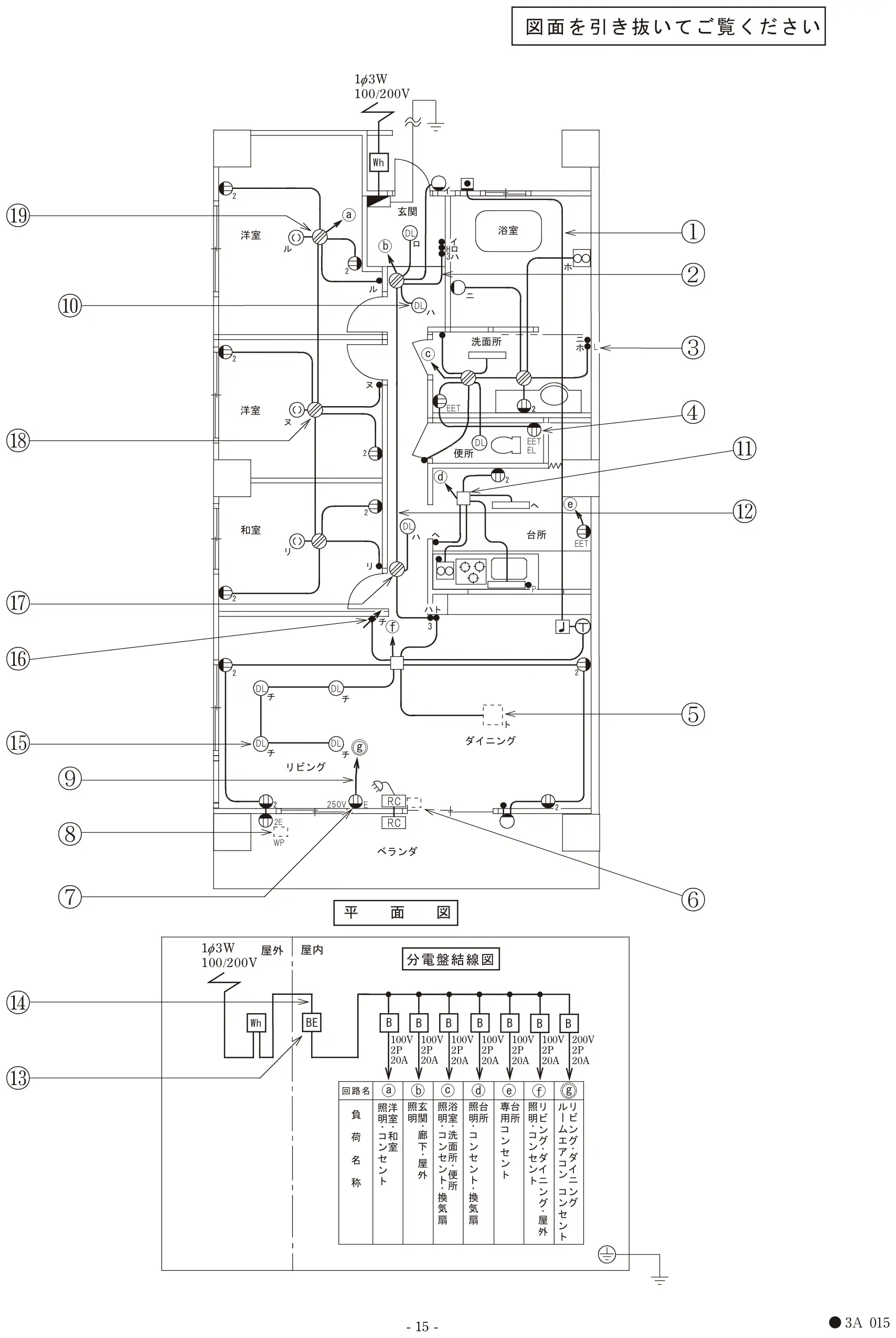

⑨はルームエアコン用の200V回路(ⓖ回路)。単相3線式100/200Vの200V回路は、対地電圧が100Vなので、絶縁抵抗は0.1MΩ以上でよい。
- イ 正しい。対地電圧150V以下は0.1MΩ以上。
- ロ 誤り。0.2MΩは対地電圧150V超300V以下(三相200Vなど)。
- ハ 誤り。0.4MΩは300V超。
- ニ 誤り。1.0MΩという基準はない。
覚え方 単相3線式の200V回路は「対地電圧100V」→0.1MΩ。
