令和7年度上期 問36

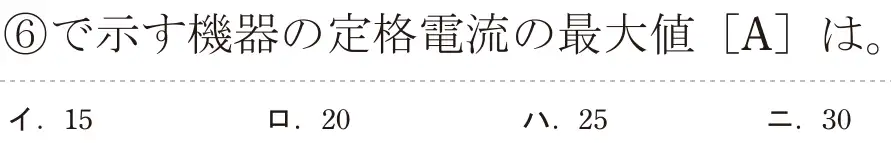

![令和7年度上期 第二種電気工事士 学科試験 問36:⑥で示す機器の定格電流の最大値[A]は。](/q/r7a_36.webp)
出典：令和7年度上期第二種電気工事士試験 問36
図をタップすると大きく開きます正解は ロ
⑥は分電盤L-1の100V分岐回路の配線用遮断器。電線は1.6mm(VVF1.6)で、コンセントも15A・20Aの一般的なものなので、配線用遮断器の定格電流は最大20A。
- イ 誤り。15Aより大きいものも使える。
- ロ 正しい。1.6mmの分岐回路の遮断器は20Aまで。
- ハ 誤り。25Aは1.6mmの電線では大きすぎる。
- ニ 誤り。30Aにするには電線2.6mm以上が必要。
覚え方 1.6mmの電線 → 20A遮断器まで。30Aなら2.6mm。
