令和6年度上期 問36

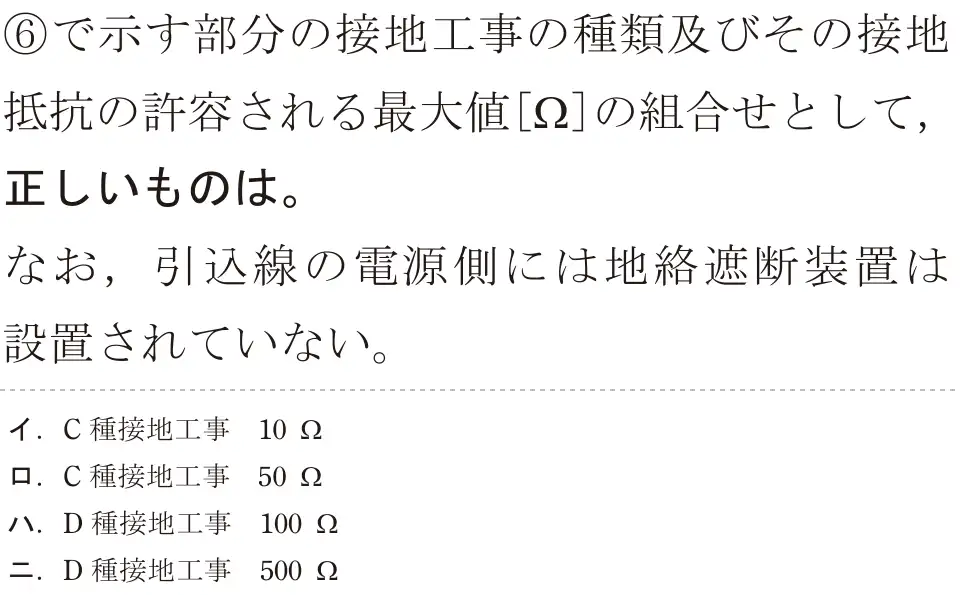

![令和6年度上期 第二種電気工事士 学科試験 問36:⑥で示す部分の接地工事の種類及びその接地抵抗の許容される最大値[Ω]の組合せとして、正しいものは。](/q/r6a_36.webp)
出典：令和6年度上期第二種電気工事士試験 問36
図をタップすると大きく開きます正解は ハ
⑥は電灯分電盤の接地(使用電圧300V以下)なのでD種接地工事。分電盤の主幹は配線用遮断器(B)で、引込線側にも地絡遮断装置がないので、接地抵抗は100Ω以下。
- イ 誤り。C種は300Vを超える場合。
- ロ 誤り。C種ではない。
- ハ 正しい。D種で100Ω。
- ニ 誤り。地絡遮断装置がないので500Ωにはならない。
覚え方 主幹がB(漏電遮断器でない)なら、D種は100Ω。
