令和7年度上期 問38

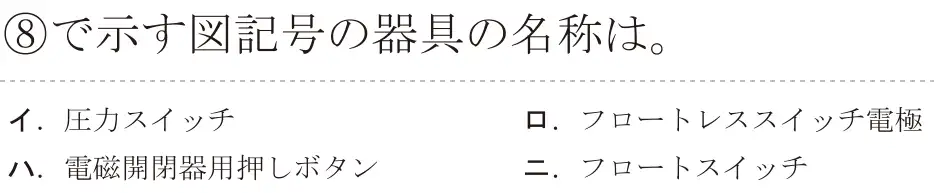

出典：令和7年度上期第二種電気工事士試験 問38
図をタップすると大きく開きます正解は ロ
⑧の図記号「◉」に「LF3」の傍記はフロートレススイッチ電極(3極)。水位を電極で検出して湧水ポンプを運転・停止させる。
- イ 誤り。圧力スイッチは「P」の傍記。
- ロ 正しい。LFはフロートレススイッチ電極。
- ハ 誤り。電磁開閉器用押しボタンは「B」。
- ニ 誤り。フロートスイッチは「F」。
覚え方 LF=フロートレス(電極式)、F=フロート式。
図をタップすると大きく開きます
