令和6年度下期 問37

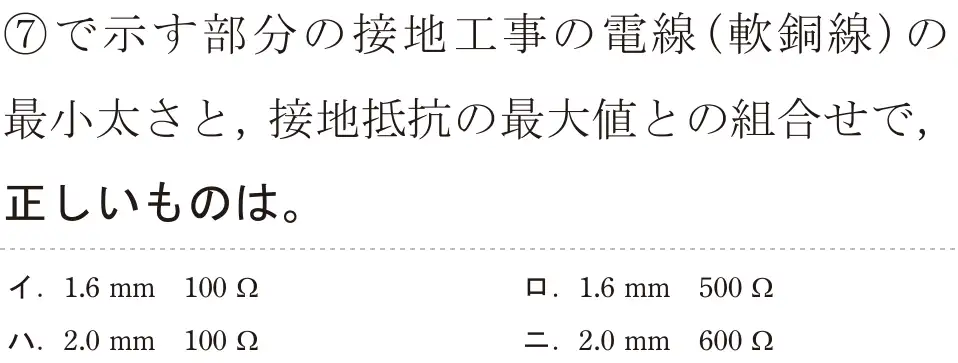

出典：令和6年度下期第二種電気工事士試験 問37

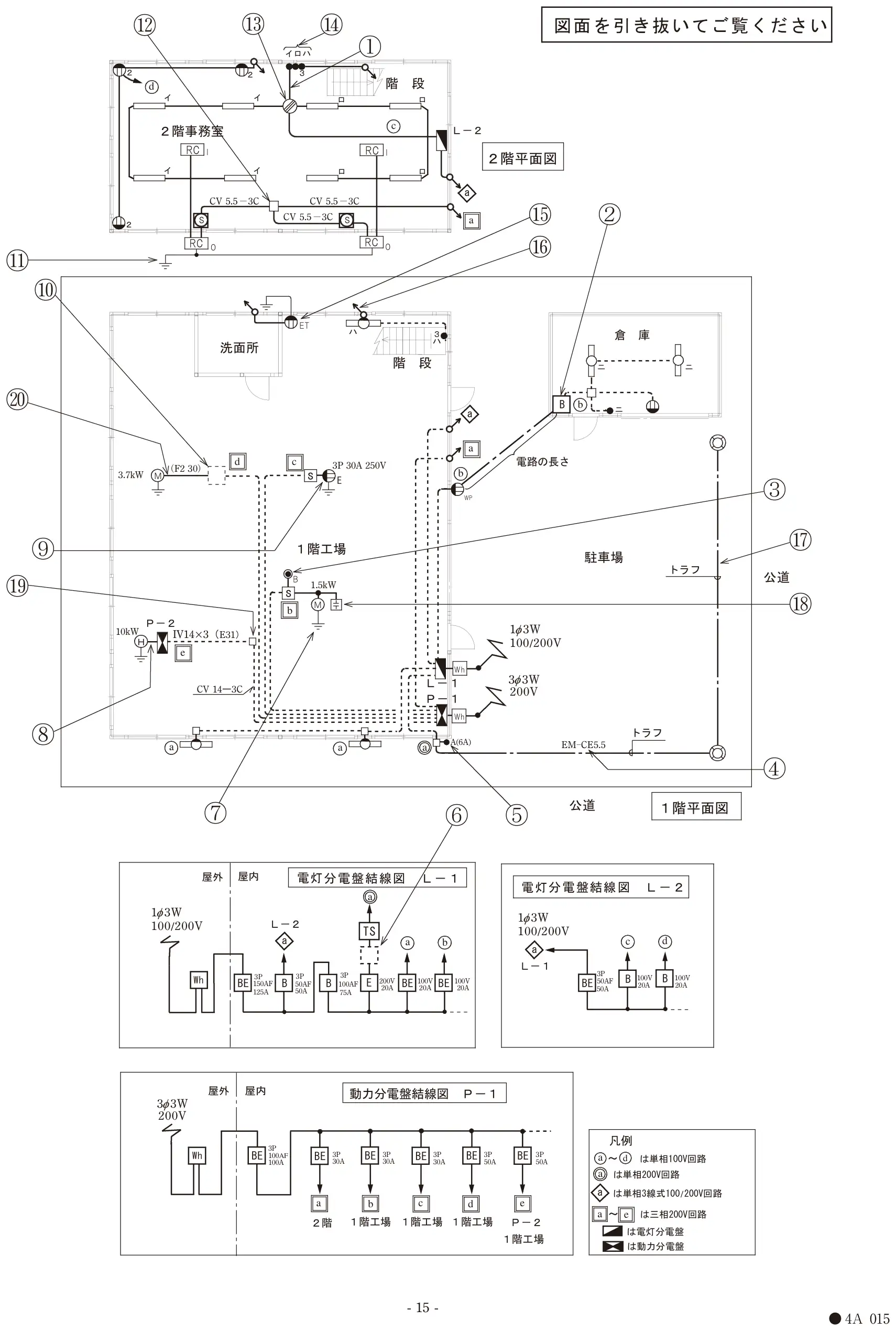

図をタップすると大きく開きます正解は ロ
⑦は三相200Vの電動機の接地で、D種接地工事。接地線は1.6mm以上。電源側(動力分電盤P-1)に漏電遮断器(BE)があるので、0.5秒以内に遮断するとして接地抵抗は500Ω以下でよい。
- イ 誤り。漏電遮断器があるので100Ωまで厳しくする必要はない。
- ロ 正しい。1.6mm、500Ω。
- ハ 誤り。接地線は1.6mmでよく、抵抗も500Ωまで。
- ニ 誤り。600Ωという基準はない。
覚え方 D種:接地線1.6mm、100Ω(漏電遮断器ありで500Ω)。
