令和6年度下期 問38

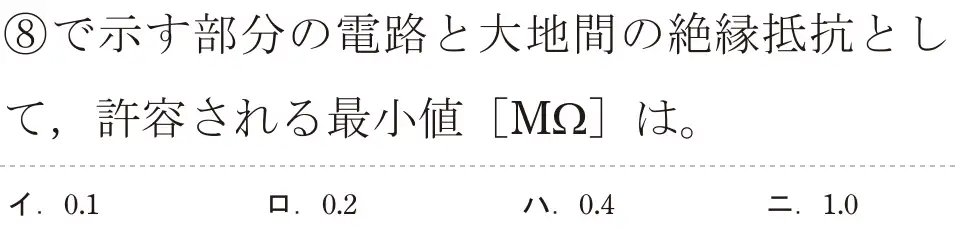

![令和6年度下期 第二種電気工事士 学科試験 問38:⑧で示す部分の電路と大地間の絶縁抵抗として、許容される最小値 [M2]は。](/q/r6b_38.webp)
出典：令和6年度下期第二種電気工事士試験 問38
図をタップすると大きく開きます正解は ロ
⑧は三相200V(対地電圧200V)の電熱器回路。対地電圧150V超300V以下なので、絶縁抵抗は0.2MΩ以上。
- イ 誤り。0.1MΩは対地電圧150V以下。
- ロ 正しい。三相200Vは0.2MΩ。
- ハ 誤り。0.4MΩは300V超。
- ニ 誤り。1.0MΩという基準はない。
覚え方 三相200V → 0.2MΩ。
図をタップすると大きく開きます
出典：令和6年度下期第二種電気工事士試験 問38
図をタップすると大きく開きます⑧は三相200V(対地電圧200V)の電熱器回路。対地電圧150V超300V以下なので、絶縁抵抗は0.2MΩ以上。
覚え方 三相200V → 0.2MΩ。
