令和6年度上期 問41
出典：令和6年度上期第二種電気工事士試験 問41
図をタップすると大きく開きます正解は ロ

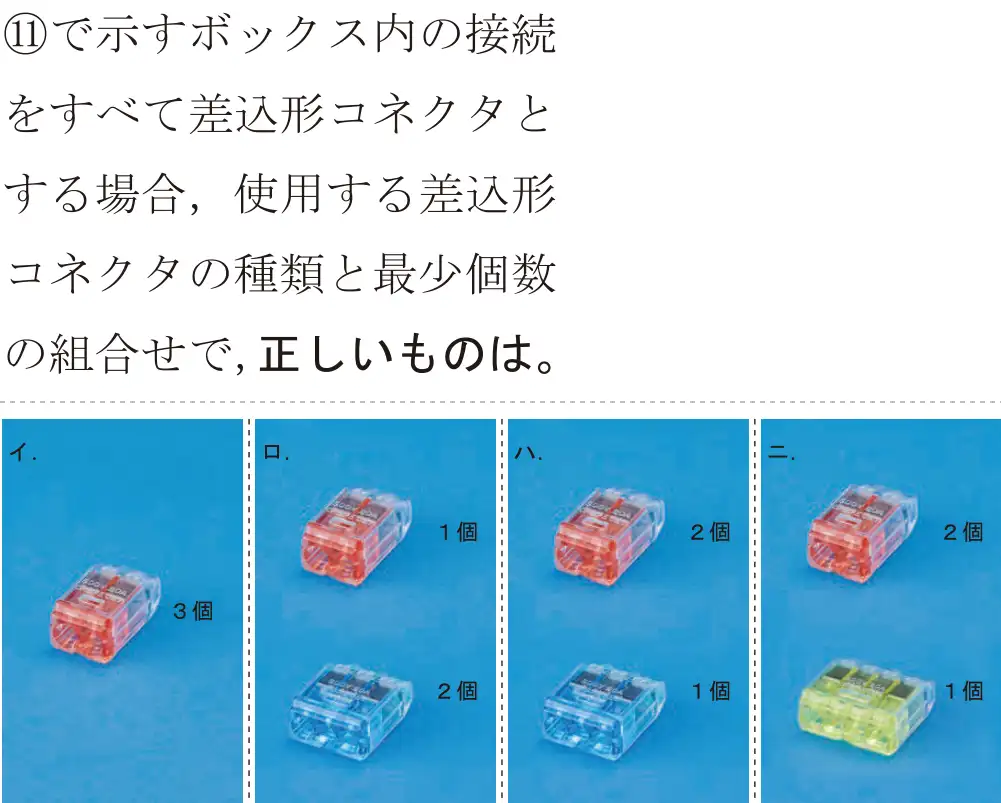

⑪のボックスを複線図で描くと、2本の接続が1箇所、3本の接続が2箇所。2本用1個と3本用2個。
- イ 誤り。3本の接続がある。
- ロ 正しい。2本用1個、3本用2個。
- ハ 誤り。2本用は1個、3本用は2個。
- ニ 誤り。4本用は不要。
覚え方 差込形コネクタは本数ぴったり。
図をタップすると大きく開きます
出典：令和6年度上期第二種電気工事士試験 問41
図をタップすると大きく開きます⑪のボックスを複線図で描くと、2本の接続が1箇所、3本の接続が2箇所。2本用1個と3本用2個。
覚え方 差込形コネクタは本数ぴったり。
