令和6年度上期 問38

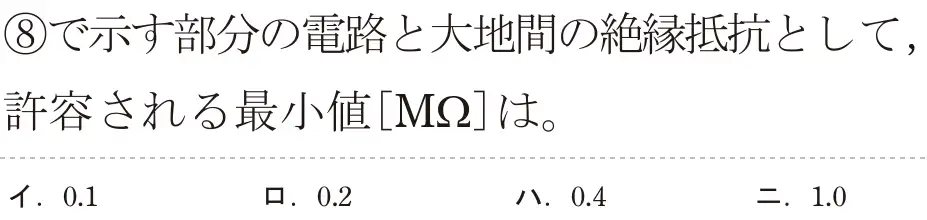

![令和6年度上期 第二種電気工事士 学科試験 問38:⑧で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[M22]は。](/q/r6a_38.webp)

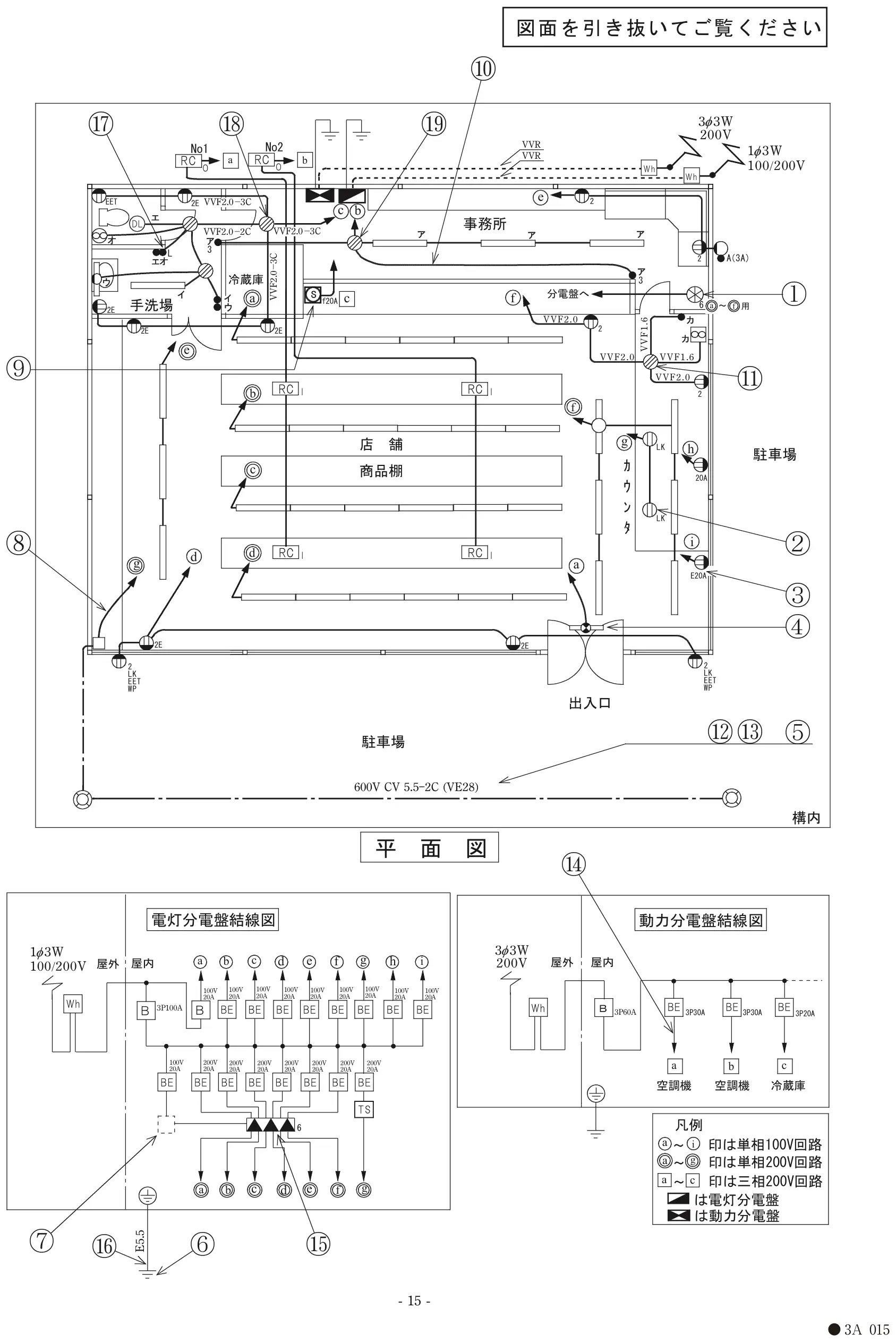

出典：令和6年度上期第二種電気工事士試験 問38
図をタップすると大きく開きます正解は イ
⑧は単相200V回路(ⓖ)の配線。単相3線式100/200Vの200Vは対地電圧100Vなので、絶縁抵抗は0.1MΩ以上。
- イ 正しい。対地電圧150V以下は0.1MΩ。
- ロ 誤り。0.2MΩは三相200Vなど。
- ハ 誤り。0.4MΩは300V超。
- ニ 誤り。1.0MΩという基準はない。
覚え方 単相200V(1φ3W)の対地電圧は100V → 0.1MΩ。
