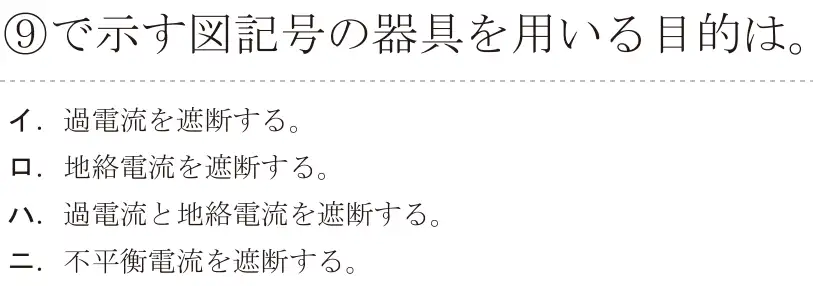

令和6年度上期 問39
出典：令和6年度上期第二種電気工事士試験 問39
図をタップすると大きく開きます正解は イ
⑨は四角にSの開閉器の記号で「f20A」の傍記。f20Aはヒューズ20Aを意味し、ヒューズ付きの開閉器として過電流を遮断する。
- イ 正しい。ヒューズで過電流を遮断する。
- ロ 誤り。地絡電流は遮断しない(漏電遮断器ではない)。
- ハ 誤り。地絡電流は遮断できない。
- ニ 誤り。不平衡電流の遮断ではない。
覚え方 f = ヒューズ(fuse)。Sにf20Aなら、ヒューズ付き開閉器。
