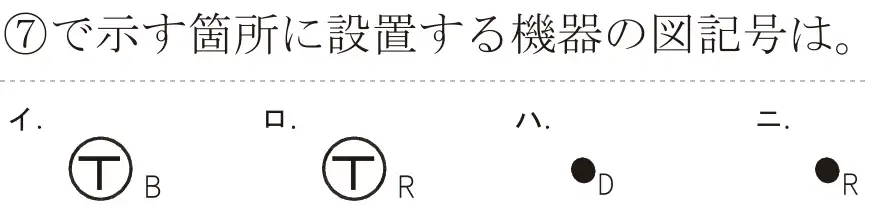

令和6年度上期 問37
出典：令和6年度上期第二種電気工事士試験 問37
図をタップすると大きく開きます正解は ロ
⑦はリモコンリレーを動かすための電源(24V)を作るリモコントランス。図記号は丸にT、傍記「R」。
- イ 誤り。ⓉBはベル用変圧器。
- ロ 正しい。ⓉR = リモコントランス。
- ハ 誤り。●Dは遅延スイッチ。
- ニ 誤り。●Rはリモコンスイッチ。
覚え方 ⓉR=リモコントランス、ⓉB=ベル変圧器、●R=リモコンスイッチ。
図をタップすると大きく開きます
出典：令和6年度上期第二種電気工事士試験 問37
図をタップすると大きく開きます⑦はリモコンリレーを動かすための電源(24V)を作るリモコントランス。図記号は丸にT、傍記「R」。
覚え方 ⓉR=リモコントランス、ⓉB=ベル変圧器、●R=リモコンスイッチ。
