令和5年度下期（午後） 問5

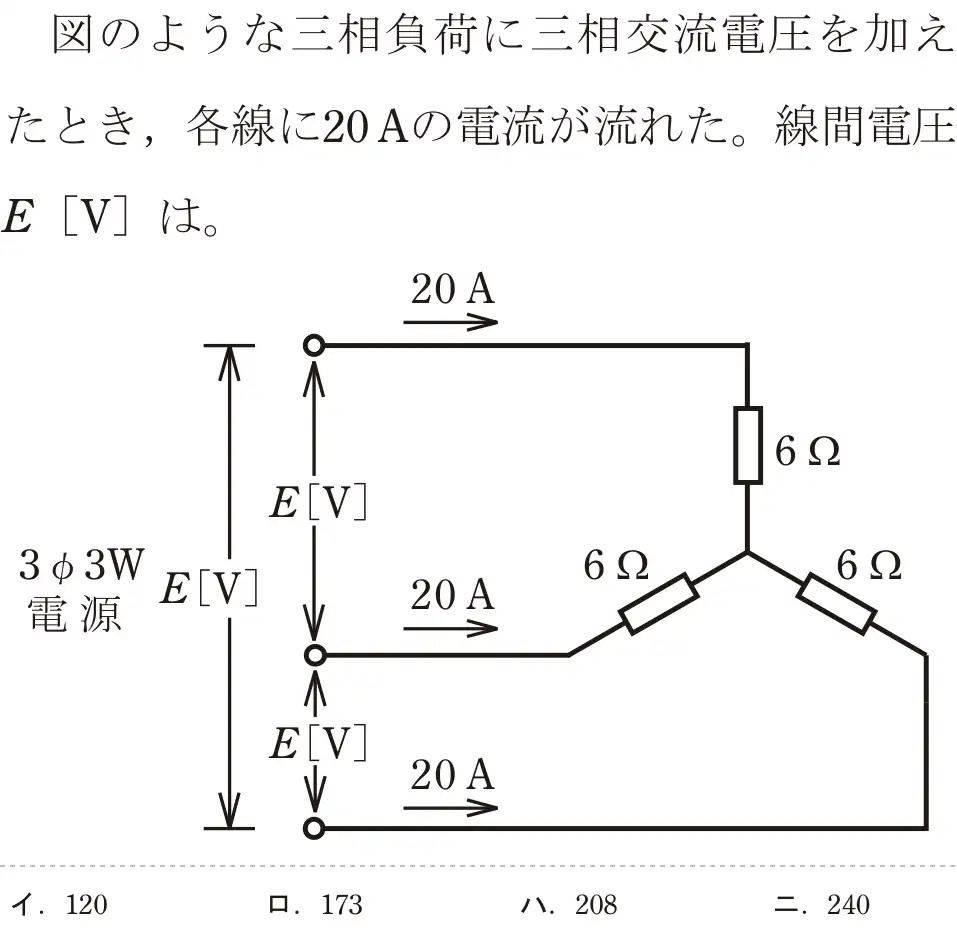

![令和5年度下期（午後） 第二種電気工事士 学科試験 問5:図のような三相負荷に三相交流電圧を加えたとき,各線に20Aの電流が流れた。線間電圧E [V]は。](/q/r5b_pm_05.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問5
正解は ハ
【計算】Y結線で相電流 = 線電流 = 20A。相電圧 = 20 × 6 = 120V。線間電圧 = 120 × √3 ≒ 208V。
- イ 120Vは相電圧。
- ロ 173Vは計算の誤り。
- ハ 正しい。120×√3 ≒ 208V。
- ニ 240Vは120×2の誤り。
覚え方 Y結線:線間電圧 = 相電圧×√3。
出典：令和5年度下期第二種電気工事士試験（午後） 問5
【計算】Y結線で相電流 = 線電流 = 20A。相電圧 = 20 × 6 = 120V。線間電圧 = 120 × √3 ≒ 208V。
覚え方 Y結線:線間電圧 = 相電圧×√3。
