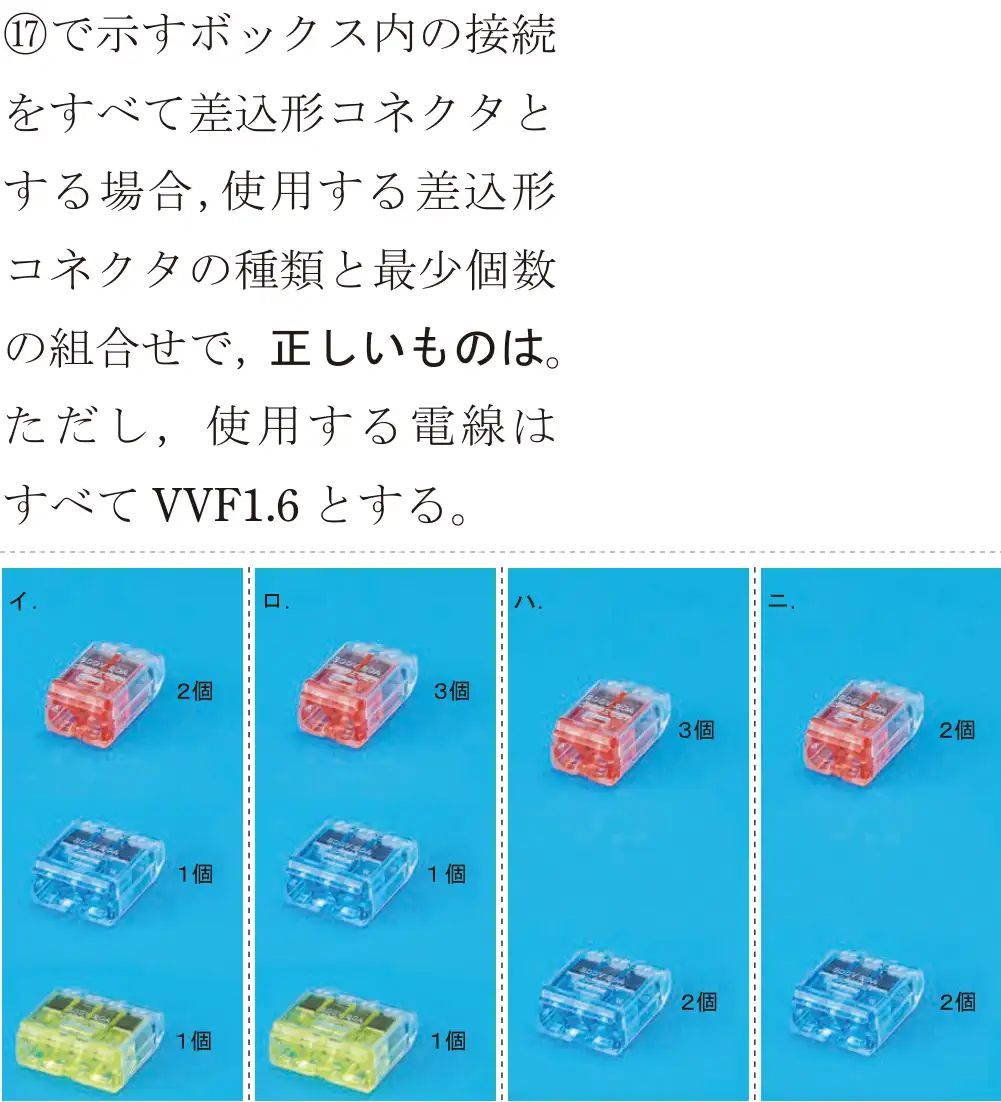

令和5年度下期（午後） 問47
出典：令和5年度下期第二種電気工事士試験（午後） 問47
図をタップすると大きく開きます正解は ロ
⑰のボックスを複線図で描くと、2本の接続が3箇所、3本が1箇所、4本が1箇所。
- イ 誤り。2本用は3個。
- ロ 正しい。2本用3個、3本用1個、4本用1個。
- ハ 誤り。4本用が必要。
- ニ 誤り。組合せが合わない。
覚え方 差込形コネクタは本数ぴったり。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問47
図をタップすると大きく開きます⑰のボックスを複線図で描くと、2本の接続が3箇所、3本が1箇所、4本が1箇所。
覚え方 差込形コネクタは本数ぴったり。
