令和5年度下期（午後） 問41
出典：令和5年度下期第二種電気工事士試験（午後） 問41

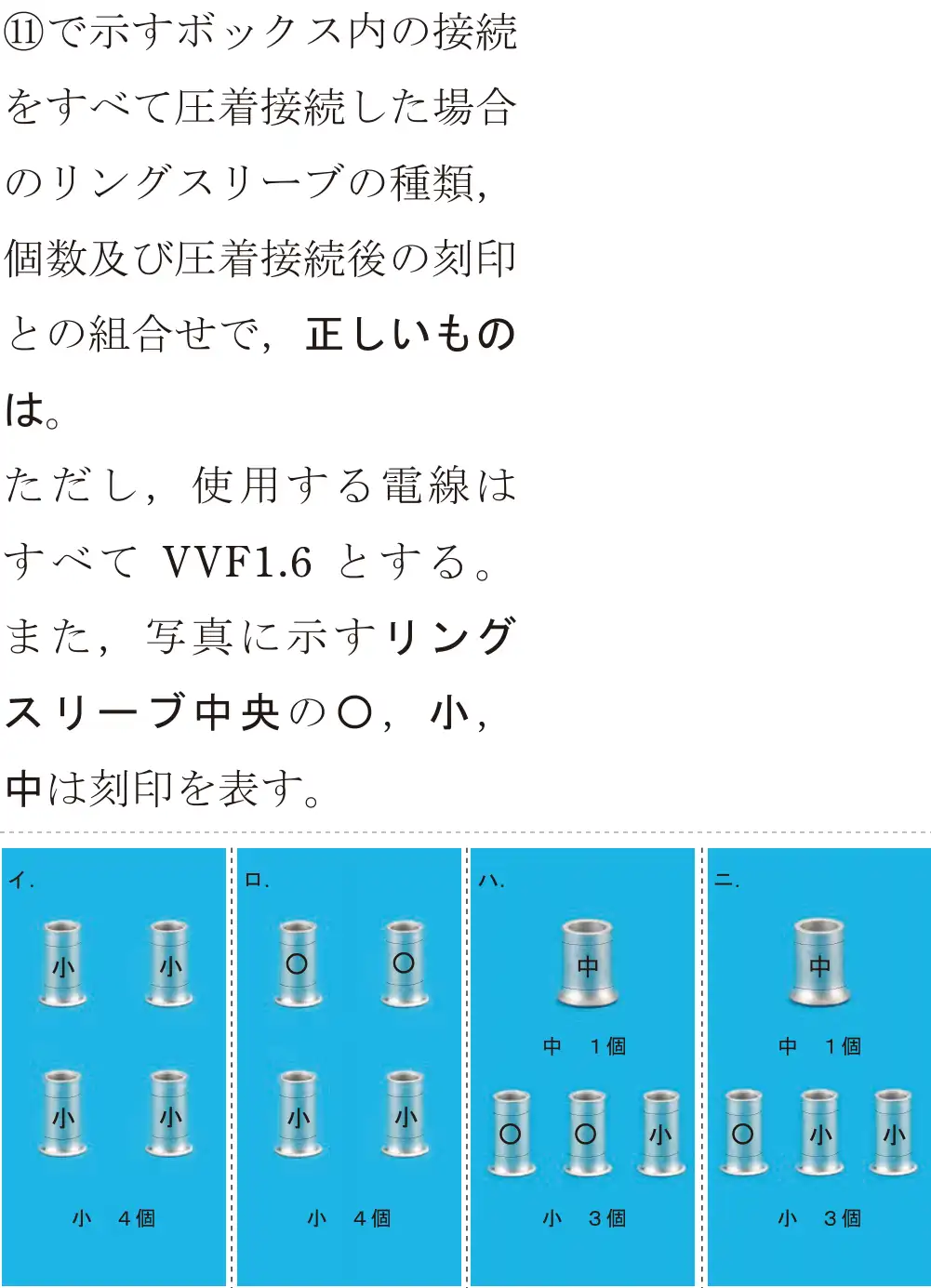

図をタップすると大きく開きます正解は ロ
⑪のボックスを複線図で描くと、1.6mm×2本の接続が2箇所(○)、3〜4本の接続が2箇所(小)。小スリーブ4個(○2、小2)。
- イ 誤り。2本の接続には刻印○を使う。
- ロ 正しい。○2個、小2個。
- ハ 誤り。中スリーブは不要。
- ニ 誤り。中スリーブは不要。
覚え方 1.6mm×2本 → ○。
図をタップすると大きく開きます
出典：令和5年度下期第二種電気工事士試験（午後） 問41
図をタップすると大きく開きます⑪のボックスを複線図で描くと、1.6mm×2本の接続が2箇所(○)、3〜4本の接続が2箇所(小)。小スリーブ4個(○2、小2)。
覚え方 1.6mm×2本 → ○。
