令和5年度下期（午後） 問1

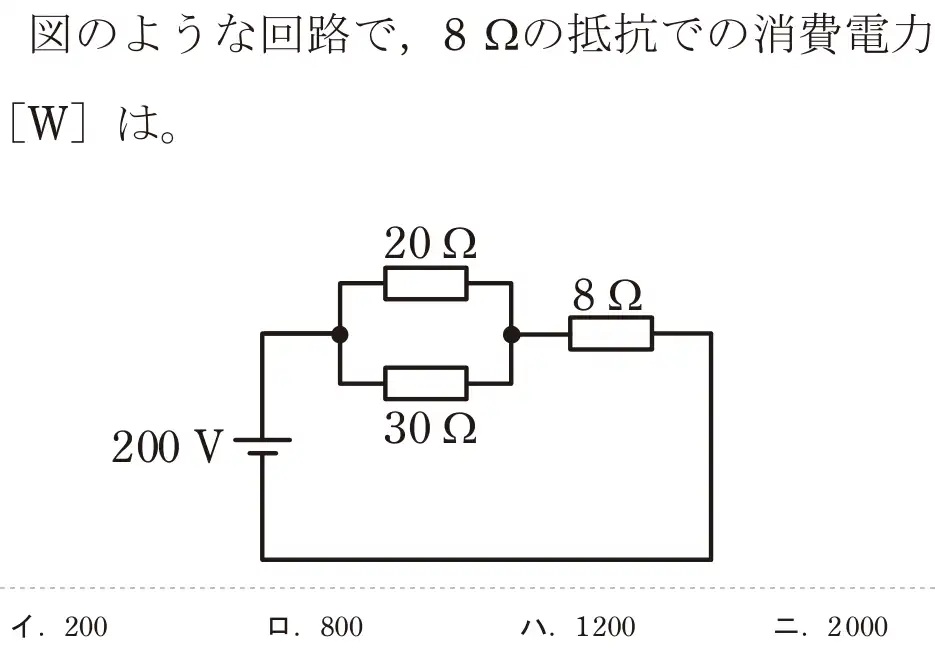

![令和5年度下期（午後） 第二種電気工事士 学科試験 問1:※のような回路で、892の抵抗での消費電力[W]は。](/q/r5b_pm_01.webp)
出典：令和5年度下期第二種電気工事士試験（午後） 問1
正解は ロ
【計算】20Ωと30Ωの並列 = 12Ω。全体 = 12 + 8 = 20Ω。電流 I = 200 ÷ 20 = 10A。8Ωの消費電力 = 10² × 8 = 800W。
- イ 200Wは計算の誤り。
- ロ 正しい。I²R = 800W。
- ハ 1200Wは並列部分(12Ω)の電力。
- ニ 2000Wは回路全体の電力。
覚え方 合成抵抗 → 電流 → I²R。
