令和5年度下期（午前） 問43
出典：令和5年度下期第二種電気工事士試験（午前） 問43

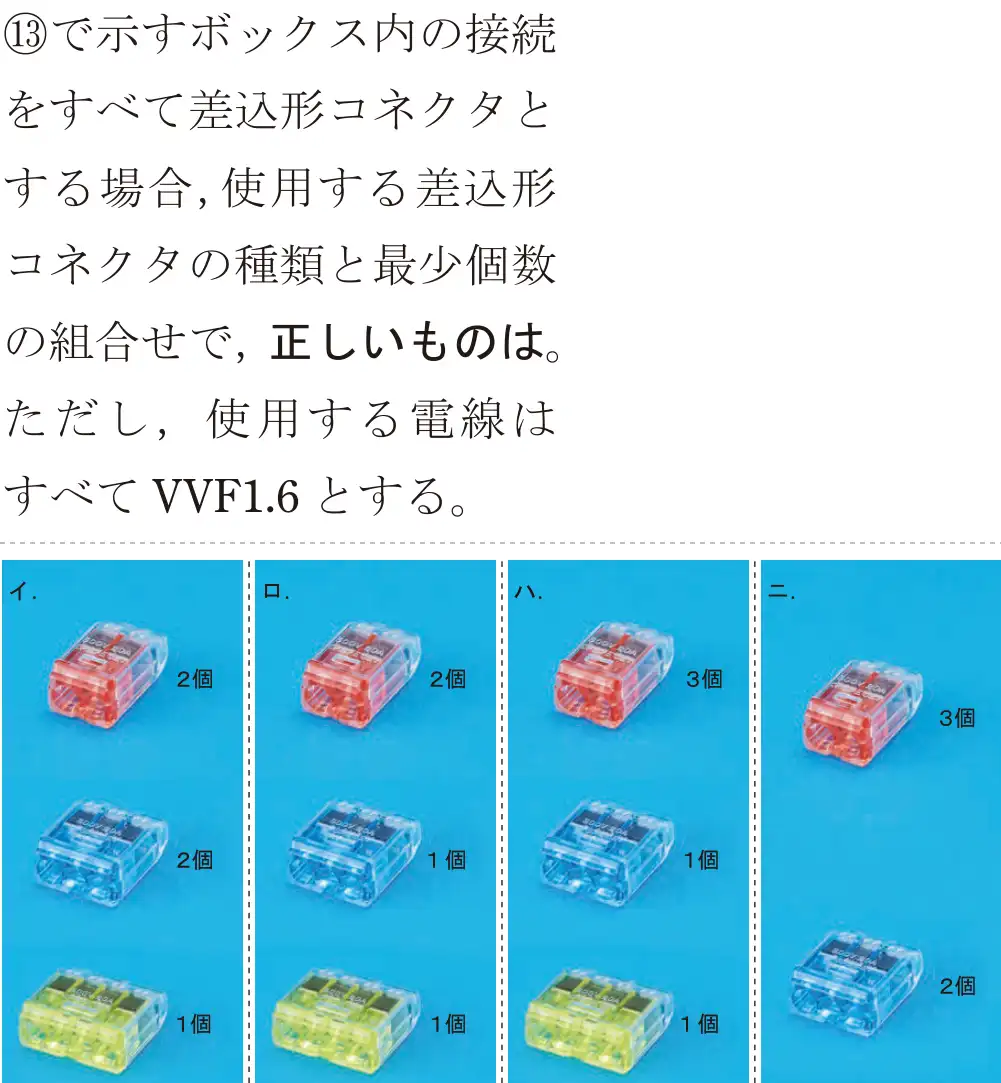

図をタップすると大きく開きます正解は イ
⑬のボックスを複線図で描くと、2本の接続が2箇所、3本の接続が2箇所、4本の接続が1箇所。
- イ 正しい。2本用2個、3本用2個、4本用1個。
- ロ 誤り。3本用は2個必要。
- ハ 誤り。2本用は2個。
- ニ 誤り。4本用が必要。
覚え方 差込形コネクタは本数ぴったり。
