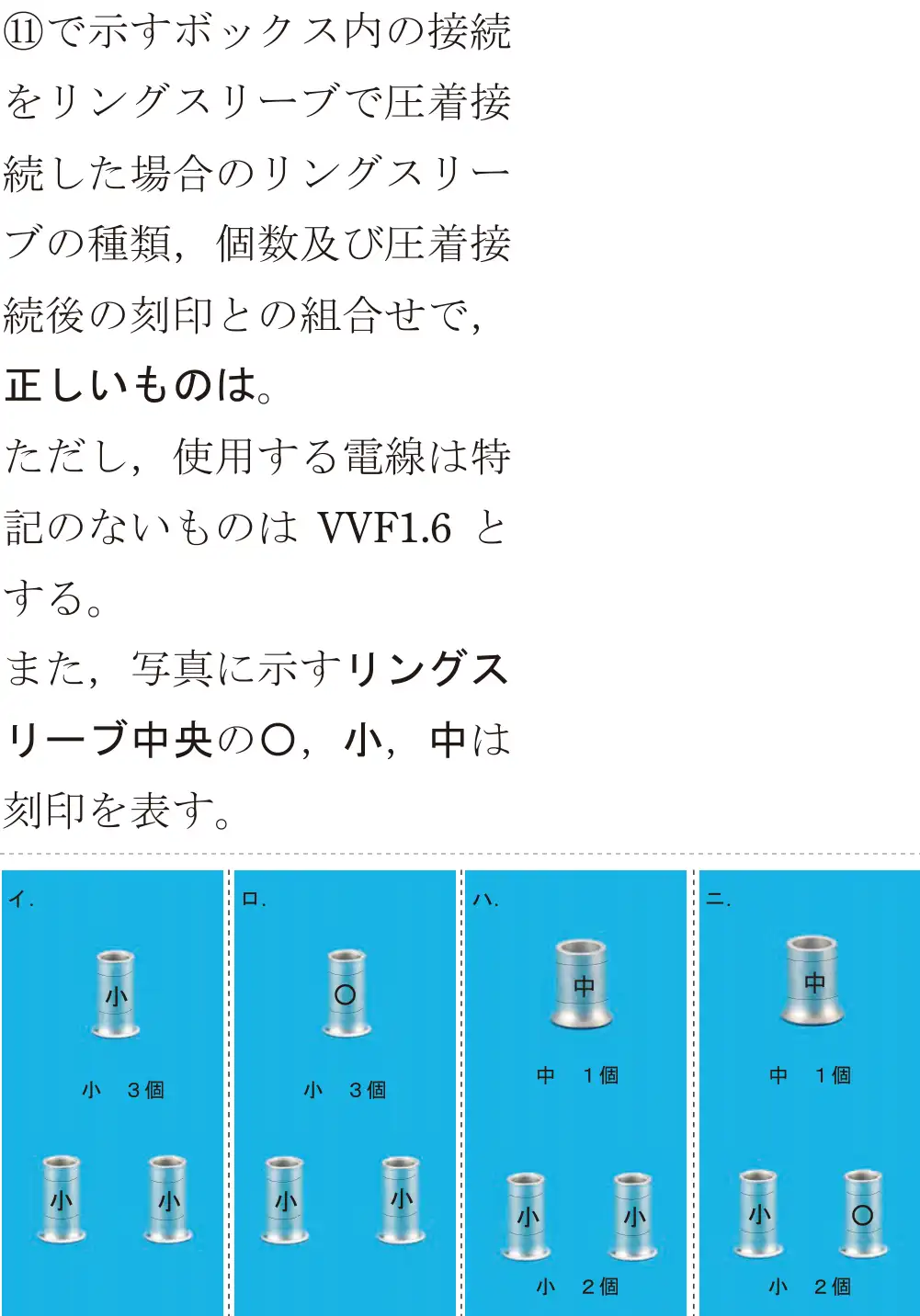

令和5年度下期（午前） 問41
出典：令和5年度下期第二種電気工事士試験（午前） 問41
図をタップすると大きく開きます正解は ニ
⑪のボックスを複線図で描き、接続ごとに電線の太さと本数を数える(VVF2.0が含まれる)。5本相当以上になる接続が1箇所(中)、それ以外は小スリーブ(刻印小と○)になる。
- イ 誤り。中スリーブが必要な接続がある。
- ロ 誤り。中スリーブが必要。
- ハ 誤り。刻印の組合せが合わない。
- ニ 正しい。中1個、小2個(刻印小と○)。
覚え方 2.0mmが混じるときは、2.0mm1本 ≒ 1.6mm1.5本で換算。
