令和5年度上期（午後） 問1

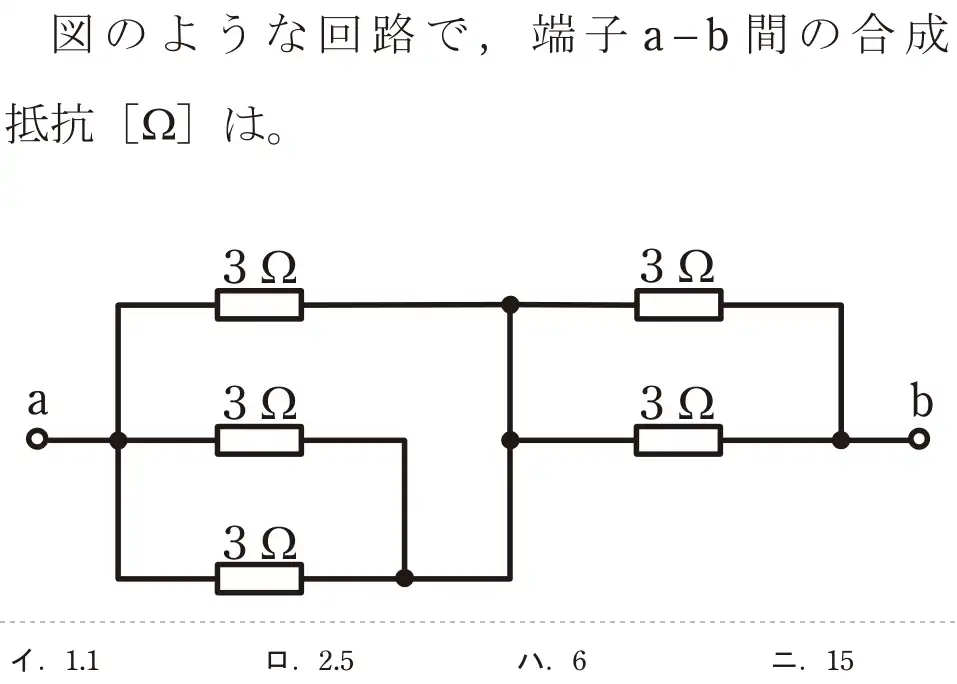

![令和5年度上期（午後） 第二種電気工事士 学科試験 問1:図のような回路で,端子a-b間の合成抵抗 [Q2]は。](/q/r5a_pm_01.webp)
出典：令和5年度上期第二種電気工事士試験（午後） 問1
正解は ロ
【計算】左側の3Ω×3本は、両端がa点と中央の縦線でつながっているので並列 → 3 ÷ 3 = 1Ω。右側の3Ω×2本も並列 → 1.5Ω。合計 1 + 1.5 = 2.5Ω。
- イ 1.1Ωは計算の誤り。
- ロ 正しい。1 + 1.5 = 2.5Ω。
- ハ 6Ωは並列を一部見落とした値。
- ニ 15Ωは全部を直列にした値。
覚え方 同じ抵抗n本の並列 = R÷n。
