令和5年度上期（午前） 問5

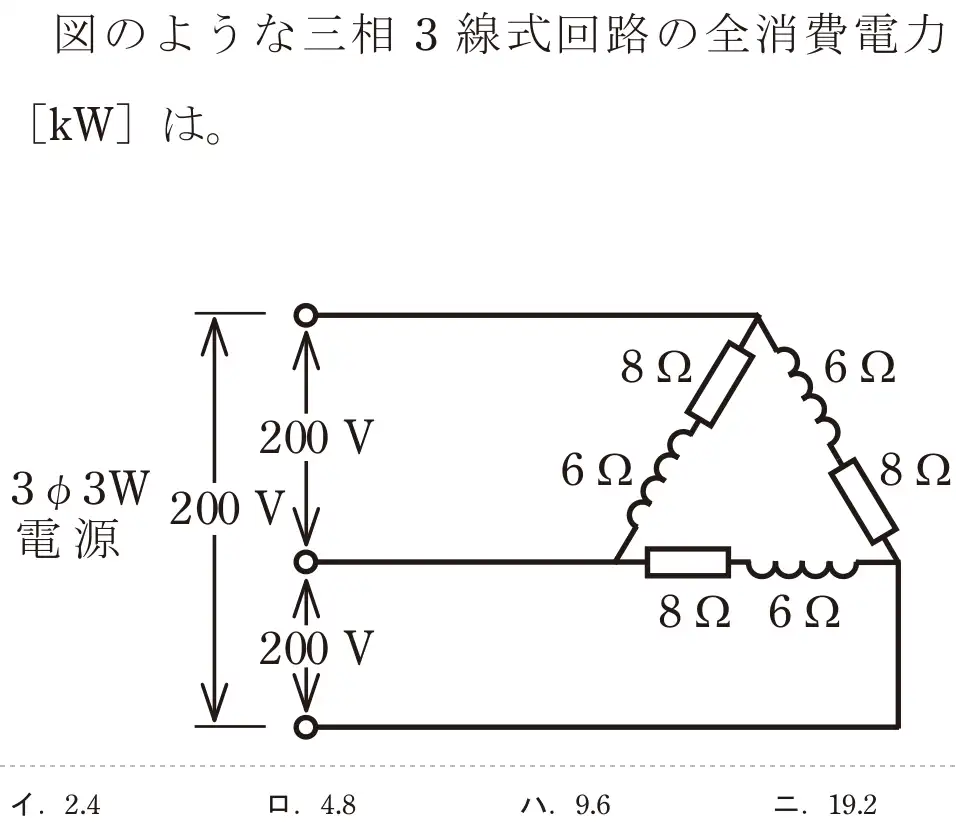

![令和5年度上期（午前） 第二種電気工事士 学科試験 問5:図のような三相3線式回路の全消費電力[kW]は。](/q/r5a_am_05.webp)
出典：令和5年度上期第二種電気工事士試験（午前） 問5
正解は ハ
【計算】1相のインピーダンス Z = √(8² + 6²) = 10Ω。Δ結線なので各相に200V、相電流 = 200 ÷ 10 = 20A。全消費電力 = 3 × I² × R = 3 × 20² × 8 = 9600W = 9.6kW。
- イ 2.4kWは計算の誤り。
- ロ 4.8kWは計算の誤り。
- ハ 正しい。3 × 400 × 8 = 9.6kW。
- ニ 19.2kWは計算の誤り。
覚え方 消費電力はRの分だけ:3I²R。
