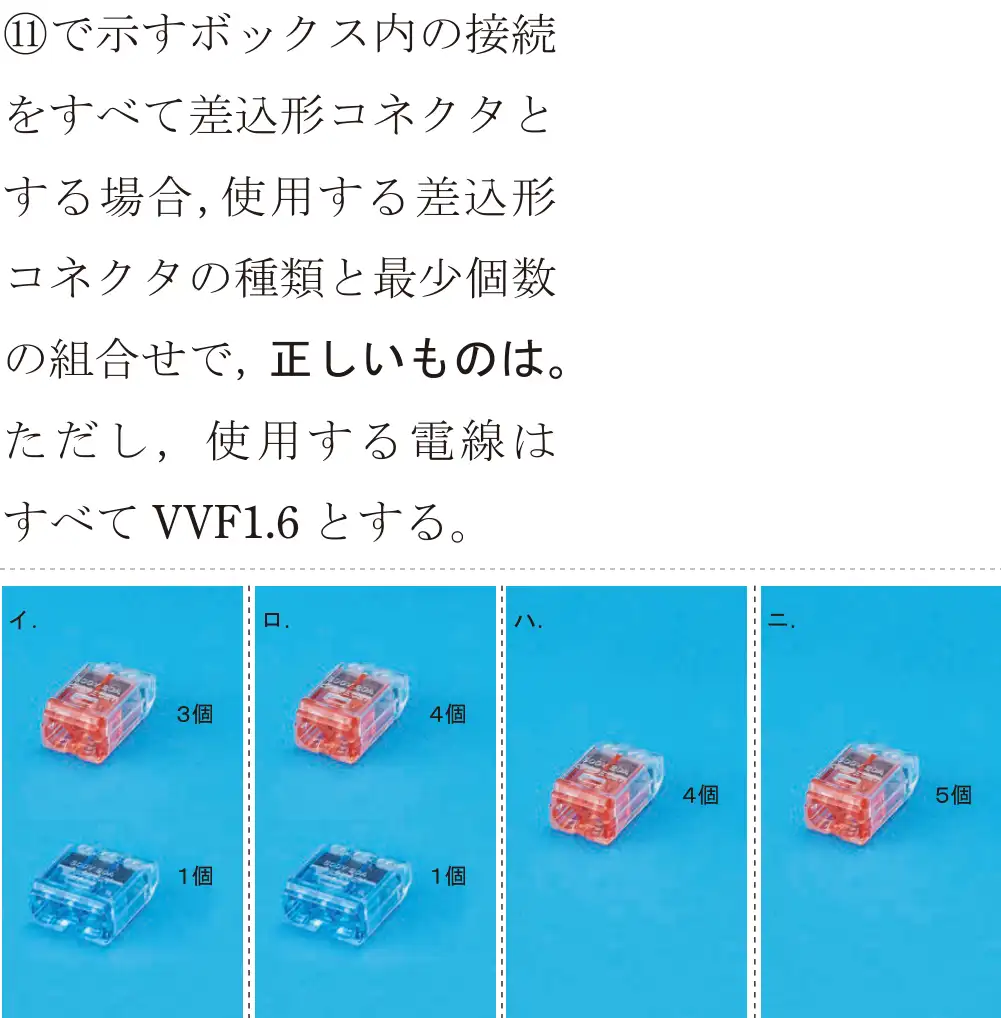

令和5年度上期（午前） 問41
出典：令和5年度上期第二種電気工事士試験（午前） 問41
図をタップすると大きく開きます正解は ロ
⑪のボックスを複線図で描くと、2本の接続が4箇所、3本の接続が1箇所。
- イ 誤り。2本用は4個。
- ロ 正しい。2本用4個、3本用1個。
- ハ 誤り。3本の接続がある。
- ニ 誤り。
覚え方 差込形コネクタは本数ぴったり。
