令和5年度上期（午前） 問1

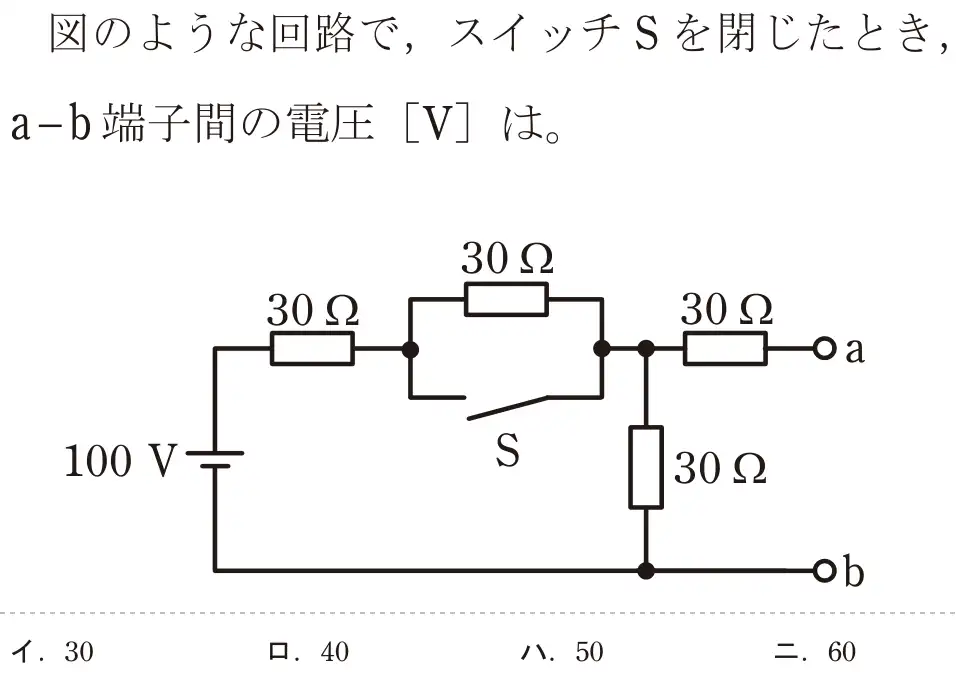

![令和5年度上期（午前） 第二種電気工事士 学科試験 問1:※のような回路で,スイッチSを閉じたとき、a-b端子間の電圧 [V]は。](/q/r5a_am_01.webp)
出典：令和5年度上期第二種電気工事士試験（午前） 問1
正解は ハ
【計算】Sを閉じると上の30Ωは短絡され0Ω。a端子は開放なので右の30Ωには電流が流れず、a-b間の電圧は縦の30Ωの電圧と同じ。回路は左の30Ωと縦の30Ωの直列で、100Vを半分ずつ分ける → 50V。
- イ 30Vは計算の誤り。
- ロ 40Vは計算の誤り。
- ハ 正しい。30Ωと30Ωで100Vを分けて50V。
- ニ 60Vは計算の誤り。
覚え方 開放端子につながる抵抗には電流が流れず、電圧降下も0。
